梭式窑窑体的耐火材料结构通常由以下几部分构成：车台面以上和以下窑墙砌体、窑门、窑顶砌体以及窑车台面砌体。见下图：

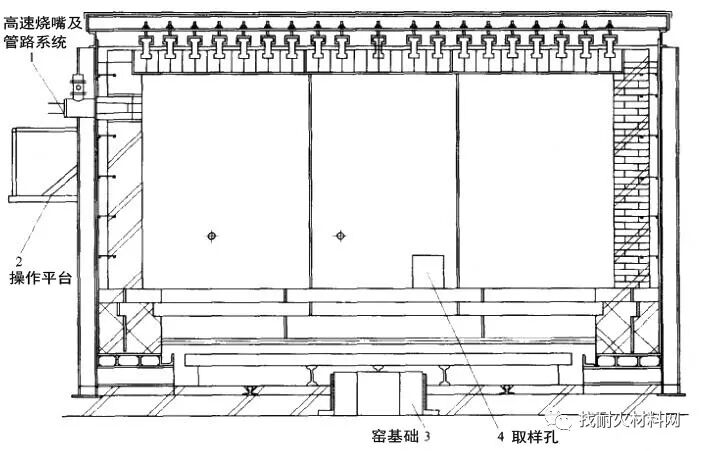

（100m3梭式窑侧剖面图）
通常车台面以下窑墙由重质耐火砖砌筑，其余三部分均由抗热震性好、导热和膨胀系数小的轻质耐火材料砌筑。根据使用温度的不同，采用不同的高强度轻质砖加隔热纤维材料或采用多晶莫来石等复合耐火纤维模块构成窑的烧成空间。常用耐火材料见表1。

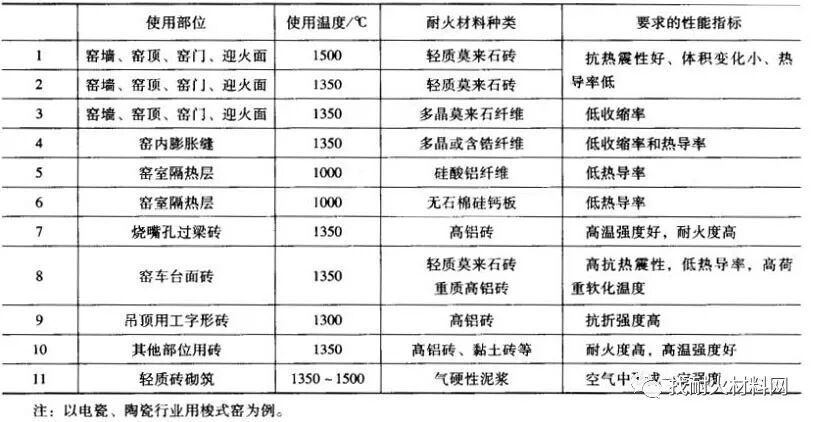

表1 梭式窑主要部位常用耐火材料一览表
窑墙、窑顶耐火材料是通过特殊的结构形式固定在窑体钢结构上的。因此，窑体钢结构必须有足够的强度和刚度作为支撑。通常，钢结构根据窑炉高度不同，由不同规格的型钢(多用工字钢或方钢管)作为立柱,不同厚度的钢扳(δ=4~6mm)作为墙板，根据窑炉宽度选定不同规格的型钢作为横梁。同时梭式窑大都设有操作平台。
以电瓷行业梭式窑为例，其窑墙耐火材料一般是由轻质莫来石砖(300~348mm)+硅酸铝耐火纤维(80~100mm)或轻质莫来石砖(230mm)+轻质高铝砖(114mm)+硅酸铝耐火纤维(80~100mm)这样两种轻质砖加隔热层结构组成;极少数的电瓷梭式窑也采用了全纤维耐火材料的窑墙、窑顶结构。目前耐火纤维的产品在经过反复加热冷却以及受高速气流冲刷后，存在着收缩大、易老化和极易发生纤维粉化剥落现象。而对于电瓷、陶瓷产品烧成的梭式窑，出现了这种情况就会造成产品外观和性能上的缺陷，这完全不同于金属加热或热处理炉的加热对象。一旦出现纤维粉化剥落的情况，就很难根除，因此，在对产品外观要求比较严格的陶瓷、电瓷梭式窑窑体耐火材料的选择时，都十分谨慎。
轻质砖加耐火纤维的窑墙是以“浮锚”结构的形式，将耐火砖与窑墙钢板间进行连接，作为窑墙的稳固措施，如图1所示。

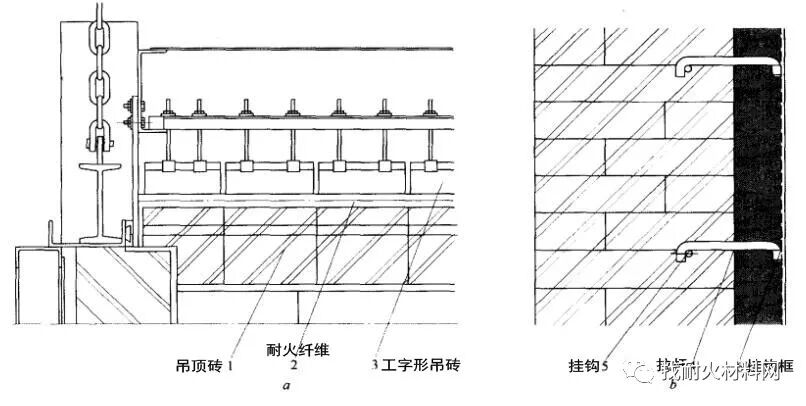

图1 平吊顶窑墙浮锚结构图
梭式窑的窑墙、窑顶和窑门，用轻质莫来石砖砌筑时，常采用气硬性耐火泥浆来砌筑。这种泥浆要求有良好的砌筑性能，既能保证合适的施工时问(一般要求在90~120s)，又要求在施工一段时间之后能开始硬化，产生良好的常温(或低温)粘接强度(要求可以达到0.5MPa以上);同时有能满足在1000~1600℃温度范围内使用的多种规格。
用于梭式窑的轻质耐火砖，要求有良好的热稳定性，安全使用温度下的重烧线变化率小，热导率达到性能指标要求。表2示出的是用于电瓷、陶瓷、耐火材料等行业常用轻质隔热耐火砖的性能指标。

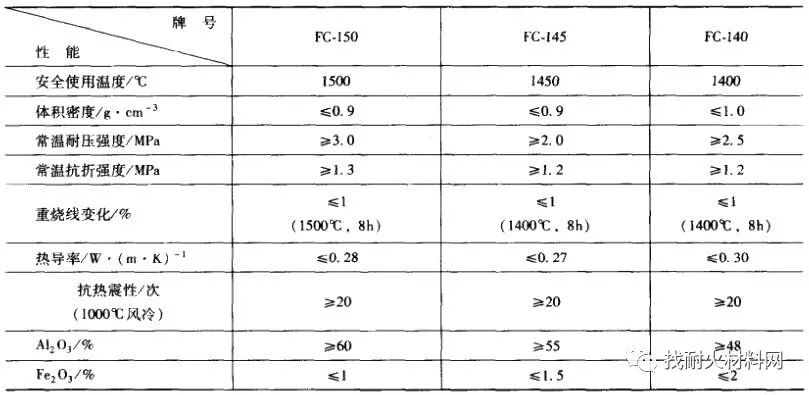

表2 电瓷、陶瓷、耐火材料等行业常用轻质隔热耐火砖理化指标
在两侧窑墙上每条火道的位置，上下交错布置了若干支调温高速烧嘴，高速喷出的焰气作为梭式窑的热量供应源和扰动卷吸作用的动力源。梭式窑的烧嘴布置形式与泛指的工业炉烧嘴大都布置在炉墙下部是有明显区别的，梭式窑窑内更强调气流在垂直断面上的上下循环和水平面上的循环的共存，这对均匀窑内温度是十分必要的。
常用的大型梭式窑窑门由钢结构和轻质耐火材料组成，耐火材料一般由轻质莫来石砖(230～270mm)+硅酸铝耐火纤维(30~80mm)构成,重量大都在3—6t。其开闭机构形式有回转式、平移式和升降式3种。窑门本体由吊梁悬吊，按不同开闭形式移动。目前大部分梭式窑窑门开闭均采用电动机构驱动，极少的厂家还采用人工操作、无论哪种关闭形式,关键点在于窑门与窑体的密封。
梭式窑窑车及台面砌体组成梭式窑的窑底，与窑墙、窑顶和窑门组成烧成空间。窑车由钢架、车轮和砌在上面的耐火材料组成(见图2)。车台面耐火材料的结构形式和材质选择时，既要考虑其承载能力和加强隔热效果，又要尽量减少窑车砌体的蓄热散热损失。轻质窑车的推广应用为降低产品热耗提供了有效途径。

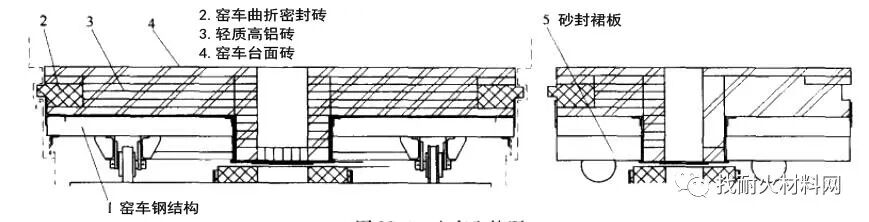

图2 窑车砌体图
除个别从国外引进梭式窑采用上排烟(主要是由于建窑地点地下水位太高的原因)外，国内绝大部分大型梭式窑均采用下排烟。
根据气体垂直分流法则，在窑内的高温气流从上向下流动是保证窑内水平方向温度均匀的重要条件。梭式窑在垂直断面的上下均布置高速烧嘴，加上下排烟，这就是梭式窑温度均匀，可以实现快速烧成的重要的结构特点。这在机械行业的热处理炉等炉子上得到了验证。
由于烟道布置在窑基础底板下部，建窑地点地下水位较高的梭式窑烟道，多做成防水烟道。也有的窑为了避免地下水对烟道的影响，做成分散多条的浅烟道。在烟道内放置换热器的烟道，其较深处的侧边，还设有渗井作为烟道防水的辅助设施。
窑炉基础由C-15以上标号的混凝土捣制，根据土质和地耐力情况的差异，多做成钢筋混凝土结构。窑车轨道安装在窑炉混凝土基础之上。鉴于梭式窑的荷载状况.通常选用22kg/m以上规格轻轨。
