钢包绝热层、永久层和工作层分别使用哪些耐火材料

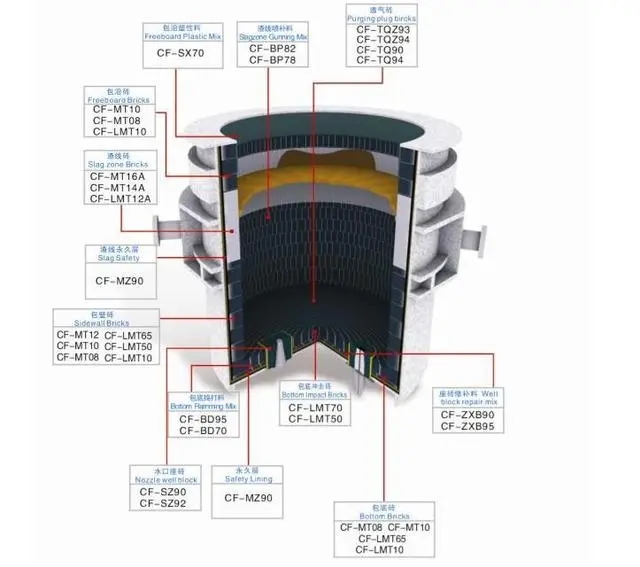

       在国内大型转炉钢包、UHP电炉钢包和其他普通功率、高功率电炉钢包都要采用炉外精炼装置以提高钢水质量，这样对包衬的使用环境提出了更高的要求，普通的浇注料就无法满足工艺要求，所以一般采用砖砌的方式来完成。

　　1、绝热层

　　在国内一般采用的是硅酸铝纤维，但最近几年还研究一种通过纳米技术和纳米材料开发的新型绝热材料和绝热机构，具有高温强度、尺寸稳定的复合绝热层在钢包中应用良好，但价位比较高。

　　2、永久层

　　在精炼钢包永久层的发展中，从高铝砖砌筑到轻质浇注料浇注成型，而再到现在的新型自流浇注料整体打结。

　　3、工作层

　　3.1熔池用耐火材料

　　精炼钢包工作衬在使用时熔池与渣线相比，就不是那么苛刻了。包壁的熔池主要承受负荷、急冷急热、钢水的冲刷等因素。因此，在精炼钢包熔池部位一般采用Al2O3-MgO-C砖砌筑。

　　3.2渣线用耐火材料

　　精炼钢包渣线一般选用耐侵蚀、抗热震性能好的优质MgO-C砖或MgO-CaO-C砖砌筑。精炼钢包一次性或综合包龄一般在60-80次左右，渣线一次性寿命在30-40次左右，因此中间需要更换1次或2次渣线。

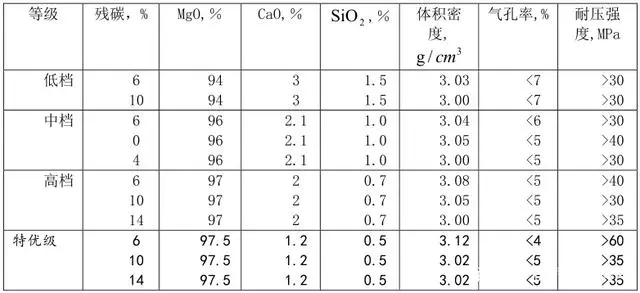

　　表1是镁碳砖的理化指标

　　3.3钢包底用耐火材料

　　精炼钢包包底所用的材料与熔池的基本一致，都采用铝镁碳砖砌筑，对于包底冲击区在出钢时因承受钢水的反复冲击比其他部位损毁的要快，所以，砌筑该部位时通常采用立砌加厚的方式，使冲击区部位与其它部位保持同步损毁，表4铝镁碳砖的理化指标。

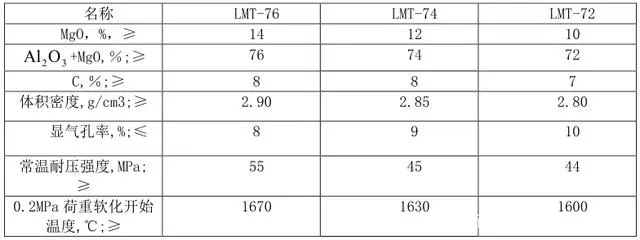

　　表2铝镁碳砖的理化指标
