格子砖

蓄热室是热风炉进行热交换的主体，它由格子砖砌筑而成。耐火砖的表面就是蓄热室的加热面，格子砖就是贮存热量的介质。格子砖的特性对热风炉的蓄热能力、换热能力以及热效率有直接影响。

对格子砖的要求是：单位体积格子砖具有较大的受热面积进行热交换；有一定的砖重量来蓄热，保证送风周期内，不引起过大的风温降；能引起气流扰动，保持高流速，提高对流体传热效率；格子砖堆砌后结构稳定，砖之间不产生错动。

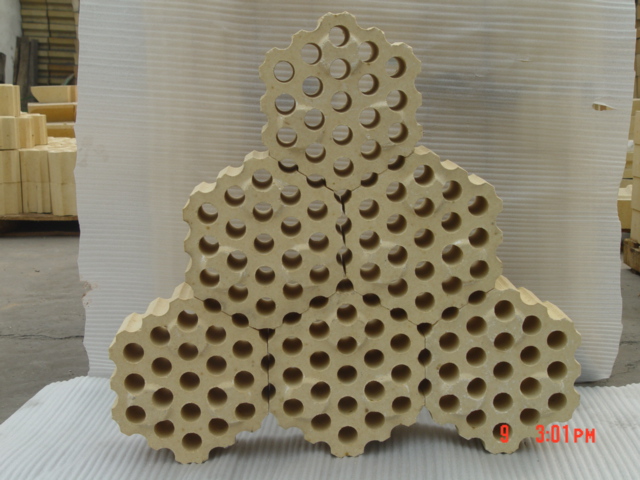

现在用的格子砖是块状穿孔砖，是在整块砖上穿孔，而孔型有圆形、方形、长方形、六角形等，采用较多的是五孔砖和七孔砖和19孔格子砖。块状穿孔砖的优点是砌成的蓄热室稳定性好，砌筑快，受热面积大；缺点是成本高。为了引起气流扰动和增加受热面积，常在孔内增加突缘，或将孔做成有一定锥度，还可将长方形孔隔1~3层扭转90°；为了防止在水平方向错位，上下层耐火砖采用止口配合，我国很多厂家开始使用19孔格子砖。

蓄热室的结构可以分为两类，即在整个高度上格孔截面不变的单段式和格孔截面变化的多段式。从传热和蓄热角度考虑，采用多段式较为合理。热风炉工作中，希望蓄热室上部高温段多贮存一些热量，所以上部格子砖填充系数较大而有效通道截面积较小，这样送风期间不致冷却太快，以免风温急剧下降。在蓄热室下部由于温度低，气流速度也较低，对流传热效果减弱，为设法提高下部格子砖热交换能力，较好的方法是采用波浪形格子砖或截面互变的格孔，采用当馕直径较小的孔形，以增加紊流程度，改善下部对流传热作用。蓄热室是热风炉最重要的组成部分，砌筑质量必须从严要求。在炉箅子上安装合格后，先在其上用浓粘土泥浆找平，厚度不大于5mm，有的厂用机械加工的办法找平。炉算子不用耐火泥。第一层格子砖按炉箅子的格孔砌筑，根据炉箅子格孔中心圆画上两根相互垂直的十字中心线作为格子砖的控制线。再从中心开始砌成十字形砖列，然后在4个区域内，沿十字形砖列依次向炉墙方向砌筑。第一层格子砖砌完后，清点完整的格孔数并做出记录。以后各层格子砖均为干砌，要确保格孔垂直。格子砖边缘与炉墙间留10~15mm的膨胀缝，膨胀缝内填以草绳或木楔以防格子砖松动。整个格子砖砌完后，应进行格子砖淸理，格孔堵塞的数量不应超过第一层格子砖完整孔的3%。

格子砖有独立砖柱和整体交错两种砌筑方式。独立砖柱结构，在砌筑高度上公差要求不太严格，砌筑后也能保证较高的通孔率，但稳定性差，送风后容易引起格孔倾斜或扭转；交错砌筑法是上、下层格子砖相互咬砌，使蓄热室形成一个整体的砌筑方法，该方法可以有效地防止格子砖的倾斜位移。整体交错砌筑对格子砖本身公差要求严格，砌筑前要认真挑选、分类。设计格子砖时，格子砖尺寸应为负公差，一般以0~2mm为宜。
