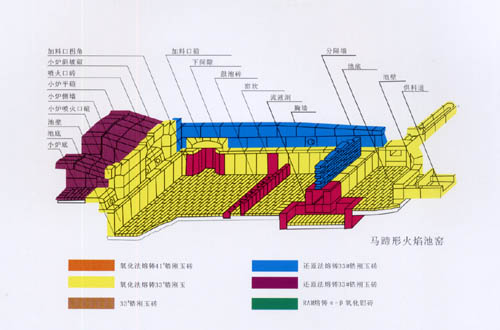

一、平板玻璃熔窑熔化部耐火材料结构
①池底砖采用粘土大砖，纵横直缝排列，厚度一般为300mm，窑长方向每隔4m左右集中留设膨胀缝一条，亦可均布留缝，窑宽方向上均布留缝，膨胀缝按5％o考虑。
②池底砖下的支撑垛砖采用低气孔粘土砖，垛砖宽度应不小于150mm，垛砖之间填充的隔热材料可采用硅酸铝纤维毡及无石棉硅酸钙板。
③池底铺面砖一般采用电熔33#锆刚玉砖，也可以在熔化区热点以前或全部采用烧结锆莫来石砖，铺面砖一般应错缝排列，长度方向在池底大砖膨胀缝对应集中留缝，膨胀缝大小按6％o～7‰考虑，宽度方向在两边集中留缝。
④池底捣打料层采用锆英石捣打料或锆刚玉捣打料，压缩比例为1：2．4，捣打完后的表面应具有6．5kg／cm2的强度。
⑤熔化部池壁砖宜采用整块砖竖砌，以尽量减少池壁横向缝。根据要求的窑龄、材质可选用33#、36#或41#氧化法准无缩孔浇铸或倾斜浇铸电熔锆刚玉砖。拐角砖应采用41#氧化法无缩孔浇铸电熔锆刚玉砖。池壁砖外可用锆质捣打料密封，亦可不用。其外可用粘土砖或高铝砖和无石棉硅酸钙板保温。
⑥挂钩砖。
小炉喷嘴挂钩砖应采用33#氧化法无缩孔浇铸电熔锆刚玉砖。
熔化区胸墙挂钩砖应采用33#氧化法普通浇铸电熔锆刚玉砖。
澄清区胸墙下挂钩砖可采用优质硅砖。
挂钩砖之问应留有膨胀缝以防挤裂，电熔锆刚玉砖之间留1．5mm膨胀缝，硅砖和挂钩砖之间集中留出膨胀缝。
⑦胸墙。
熔化区胸墙采用33#氧化法普通浇铸电熔锆刚玉砖，外贴轻质粘土砖加无石棉硅酸钙板进行保温。
澄清区胸墙可采用优质硅砖。
熔化区胸墙垂直砖缝应设计成曲封结构，澄清区胸墙采用集中留缝形式，内外错缝。
⑧熔化部大碹应采用优质硅砖，碹砖高度与碹跨有关，一般取400～500mm，长度方向应能适当调节各节碹的长度，减少碹砖的砖型种类。大碹顶的保温应先用密封料，再加轻质硅砖和可塑保温料。
⑨熔化部后山墙除电视孔砖采用烧结锆英石砖以外，其余采用优质硅砖，也可外加25mm厚无石棉硅酸钙板进行保温。
⑩熔化部前山墙，根据窑的宽度，选用L形吊墙或传统式的独立碹支撑的前
二、平板玻璃熔窑冷却部耐火材料结构
①池底砖采用粘土大砖，纵横直缝排列，厚度一般为300ram，窑长方向每隔4m左右集中留设膨胀缝一条，亦可均布留缝，窑宽方向上均布留缝，膨胀缝按5‰考虑。
②池底砖下的支撑垛砖采用低气孔粘土砖，垛砖宽度应不小于150mm，垛砖之间填充的隔热材料可采用硅酸铝纤维毡及无石棉硅酸钙板。
③生产高档玻璃的熔窑冷却部池底铺面砖宜采用电熔邢氧化铝砖，生产普通玻璃的熔窑冷却部池底铺面砖可采用33#氧化法无缩孔浇铸电熔锫剐玉砖。铺面砖一般应错缝排列，长度方向在池底大砖膨胀缝对应集中留缝，膨胀缝大小按6‰～7‰考虑，宽度方向在两边集中留缝。
④冷却部池壁砖采用电熔邢氧化铝砖，也可采用33#氧化法倾斜浇铸电熔锆刚玉砖。
⑤冷却部胸墙及挂钩砖均可采用BG-96硅砖，并集中留膨胀缝，微调风孔砖可采用烧结锆英石砖。
⑥冷却部大碹采用优质硅砖或BG-96硅砖，碹砖高度与碹跨有关，一般取350mm左右，不保温。
⑦冷却部前山墙采用优质硅砖或BG-96硅砖，后山墙采用BG-96硅砖，中部流液道入口平碹采用电熔p氧化铝砖或BG-96硅砖。
三、平板玻璃熔窑小炉、蓄热室、烟道耐火材料结构
(1)小炉
该部位包括小炉喷火口的平碹、小炉垛、喷嘴砖、喷嘴砖垛、小炉斜坡碹、直碹、小炉侧墙、小炉底以及联结蓄热室的小炉人口碹、墙、底，其中除喷嘴砖和小炉底采用33#氧化法无缩孔浇铸电熔锆刚玉砖外，其他各处均可采用33#氧化法普通浇铸电熔锆刚玉砖。小炉直碹和斜碹的保温可采用锆质密封料、高铝质隔热砖和高铝可塑保温料，小炉侧墙的保温可采用锆质密封料和高铝质隔热砖或无石棉硅酸钙板。小炉底砖下可采用锆英石砖、粘土质隔热砖、陶瓷纤维板保温。末对小炉口结构及其附件胸墙也可采用p氧化铝砖。
(2)蓄热室
①蓄热室顶碹。蓄热室碹顶宜采用优质硅砖，碹顶保温可采用与熔化部大碹相同的形式和材质。
②蓄热室墙。包括分隔墙在内的蓄热室墙，在同一水平段内的结构和材质都要求相同。格子体上部空间的蓄热室墙的内衬宜采用优质硅转，外加轻质硅砖和涂抹密封隔热涂料或粘贴无石棉硅酸钙板。上部目标强和衬墙也可采用直接结合镁铬砖，外加高铝质隔热砖和涂料或无石棉硅酸钙板。
蓄热室墙的内衬从炉条以上至格子体顶面的高度范围内，其材质宜采用与格子体相同高度区段的同等材质，或在上段或中上段分别选用比同段格子体材质低一级的碱性砖，中段用直接结合镁铬砖，下段用低气孔率粘土砖。
另一种选法用法是上、中段墙直接采用直接结合镁铬砖、下段采用低气孔率粘土砖。
蓄热室的墙体要加强保温和密封，在墙体内衬的外层采用粘土质隔热砖或高铝质隔热砖，涂抹密封隔热泥料或粘贴无石棉硅酸钙板。
炉条找平砖以下的蓄热室墙可用普通粘土砖，外层用粘土质隔热砖。
③蓄热室格子体。竖向蓄热室的格子体从上至下由于所受温度和气氛不同，分为几个区段，各段格子体用不同材质的格子砖码砌。
对无特殊要求的格子体，温度在1300～1100℃的区段，宜采用含MgO 97％、95％的高纯镁砖码砌；温度在1100～800℃的区段，宜采用直接结合镁铬砖、尖晶石砖码砌；温度在800℃以下的区段，可采用低气孔率粘土砖码砌。
格子砖的砖型可以选用矩形、筒子形砖、十字形电熔锆刚玉砖。
④蓄热室炉条碹。蓄热室格子体全是烧结材料码砌的，其炉条碹找平砖可采用高强低气孔率粘土砖。
蓄热室格子体全用十字形电熔锆刚玉砖码砌的，其炉条碹及找平砖需用电熔锆刚玉砖砌筑，并在炉条下再加一层粘土质的护条碹。
(3)烟道
烟道内衬宜采用普通粘土砖、外砌粘土质隔热砖，或涂抹粘土质密封隔热涂料，最外层可用建筑红砖和涂抹粘土质密封隔热涂料，地下烟道应外抹水泥砂浆防水层。
上一篇：水泥耐火材料提倡单一性 下一篇：铁沟料企业用沥青看重性价比
TAG标签：
耐火砖
河南耐火砖
高铝砖
刚玉砖
耐火砖价格
河南耐火材料厂
