高炉撇渣器

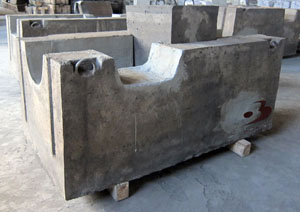

        撇渣器是利用渣铁密度不同在出铁沟中分离渣铁的装置，如图所示。它的工作条件常恶劣，既要承受流动高温铁水的剧烈冲刷，还要承受熔渣的化学侵蚀，因此，要延长撇渣器寿命，必须在充分实现其基本功能的前提下，设法降低铁流冲刷力和炉渣的化学侵蚀。铁流冲刷力与铁水流速有关，铁水流速越大，冲刷力越强，因此，只有降低铁水流速，才能降低其冲刷力。但对生产中的高炉而言，铁流一般情况下相对稳定，所以，只有扩大撇渣器通道截面积，增大其容积，才能使铁水通过撇渣器时流速减缓，降低其冲刷力。炉渣对撇渣器的化学侵蚀主要指撇渣器过渣时渣对其通道的侵蚀。撇渣器对铁流的局部阻力会引起铁水流速的重新分布，而流速重新分布总是伴随旋涡形成。在旋涡区，部分熔渣质点被铁水卷走，由此造成铁水过渣。局部阻力越大，铁水过渣越严重。当然，撇渣器过渣量一般很少，但它对撇渣器的侵蚀作用不可忽视。因此，改进撇渣器结构以减小局部阻力，既有利于减轻铁水的冲刷作用，也有利于减轻炉渣的化学侵蚀作用，从而有利于撇渣器寿命的延长。渣铁分离器使用的耐火材料是与主铁沟相同的Al2O3-SiC-C浇注料或预制块。
