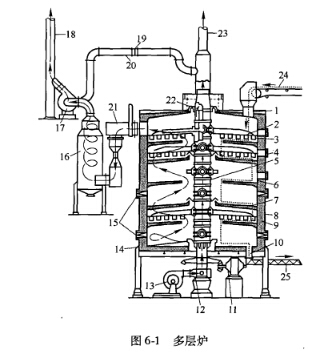

多层炉具有一个多层的筒形炉体，外表面由钢板围成，内砌耐火材料。每-层的炉顶均由耐火材料构成，并设有下料孔。多层炉结构如下图：
1-送料口；2-耙臂；3-耙齿；4-小门；5-中心轴；6～内炉膛；7-下料孔；8-钢壳；9-耐火材料；10-产品出口；11-电动机；12-冷却空气；13—鼓风机；14—底封；15—烧嘴；16-文丘里洗涤器(或收尘器)；17-引风机；18-通人大气的干净空气；19-闸板；20-风管系统；2l-气体出口；22～顶部密封；23-冷却转轴的空气(通向大气、或进燃气烧嘴或进热交换器)；24-送料；25-产品处理系统
通过炉子中心的垂直转轴带动耙臂旋转，耙臂上有齿借以耙拌物料，故也将这种炉子称为耙式炉。在耙臂的作用下，可将加在周边的物料耙向中心，而在另-层则又可将集中在中心的物料耙向周边，亦即按螺旋路线推动物料由上至下依次通过各层，最后经炉底卸出。
在炉子中段数层设置烧嘴，燃料在炉膛内直接燃烧。耙臂用空气冷却，空气由通风机送至中心转轴，并通过-条通道流至耙臂前端，再从臂的外层间隔室返回到耙根部，经由中心转轴中的外环形通道流至排气孔排出。该空气可以作为助燃空气或作为其他热源。多层炉由于物料被分配在多层炉膛内，加之耙齿对物料的搅拌作用，因此具有热交换条件好，产品质量较均匀等优点。其缺点是烟气中含尘较多，设备比较复杂。
