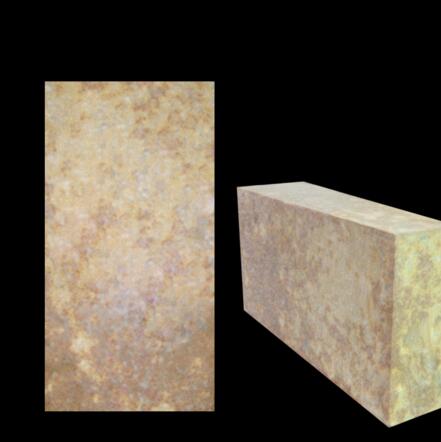

1.硅莫砖AZM-1680/1650/1550/1450介绍：硅莫砖是以莫来石和红柱石及碳化硅和特级均化矾土为主要原料组成的经高压成型、高温烧制而成的耐火砖。
2.生产工艺：
硅莫砖特点是具有良好的抗高温性能和耐磨、耐腐蚀、导热性能低、能耗低等优点，目前，覆盖了绝大部分水泥窑的冷却带和过渡带。硅莫砖不仅热震性非常好，同时导热性也完全满足了水泥窑的使用，据使用证明，水泥窑外侧要求温度不超过320度，而在使用硅莫砖后检测的温度基本上只有250-280度，大大降低了窑筒体表面温度，降低了能耗。硅莫砖的抗热的性能也非常好，其荷重软化温度可达1600度，而水泥窑里的载体的一般为1400度左右，重复使用1年没有问题；并且其耐磨性能也非常好，完全达到耐火材料国家标准要求。
3.适用范围：
硅莫砖配置适应性强。耐火材料传统配置通常是在窑口、前过渡带、后过渡带、分解带分别配置尖晶石砖、镁铬砖和抗剥落砖等不同性能的耐材。而硅莫红砖则可全覆盖烧成带以外各工艺带。
a.降低筒体温度50℃以上，保证热工设备安全运行，减少红窑现象。
b.提高回转窑热使用效率，减少能源消耗5％以上，提高企业效益。
c.整体性能好，有效使用体积比复合制品大，抗磨损周期长。
4.硅莫砖AZM-1680/1650/1550/1450理化指标如下图：
|
硅莫砖AZM-1680 | 硅莫砖AZM-1650 | 硅莫砖AZM-1550 | 硅莫砖AZM-1450 | ||
| Al2O3% | 65 | 65 | 63 | 58 | ||
| 耐火度≥℃ | 1790 | 1790 | 1790 | 1790 | ||
| 0.2MPA荷重软化温度≥℃ | 1650 | 1600 | 1550 | 1450 | ||
| 常温耐压强度≥MPa | 110 | 100 | 80 | 70 | ||
|
体积密度≥g/cm3
|
2.7 | 2.65 | 2.55 | 2.5 | ||
| 热震稳定性（1100℃-水冷）≥次 | 20 | 12 | 12 | 10 | ||
| 线变化率% | 0.2 | 0.2 | 0.22 | 0.25 | ||
| 备注 | 适用于2000t/d以上前过渡段 | 适用于2000t/d出料口冷却段 | 适用于2000t/d以上后过渡段 | |||
此外，硅莫红砖还可根据用户要求使用在三次风管弯头等特殊部位上，以有效抗拒三次风管内大量粉尘的强烈冲刷和氯碱烟气的侵蚀，使用寿命可达3年以上。
上一篇：耐材行业的亿万商机在哪里？ 下一篇：轻质莫来石耐火砖
TAG标签：
耐火砖
河南耐火砖
高铝砖
刚玉砖
耐火砖价格
河南耐火材料厂
