过渡带工艺特性决定了该处窑皮变化最为频繁，所以对耐火砖的抗剥落性能要求较高；再者由于该区域液相开始出现，耐火砖所承受的热负荷相应增加，若在无窑皮状态下，还要求该部位的砖具有较好的抗化学侵蚀和抗耐磨力。

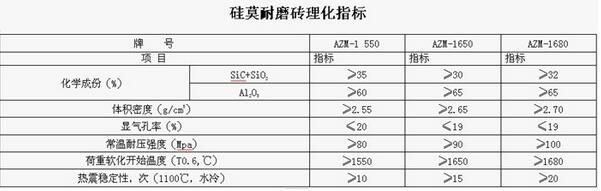

我厂对各种耐火砖的性能进行对比后，开始研究AZM硅莫砖。该砖化学成分主要为Al2O3和SiO2，显气孔率低，抗硫碱侵蚀能力较强，其热震稳定性和力学强度指标均较优良，主要理化指标见表。
下图为我公司生产水泥窑过渡带用硅莫砖。
我厂对各种耐火砖的性能进行对比后，开始研究AZM硅莫砖。该砖化学成分主要为Al2O3和SiO2，显气孔率低，抗硫碱侵蚀能力较强，其热震稳定性和力学强度指标均较优良，主要理化指标见表。
