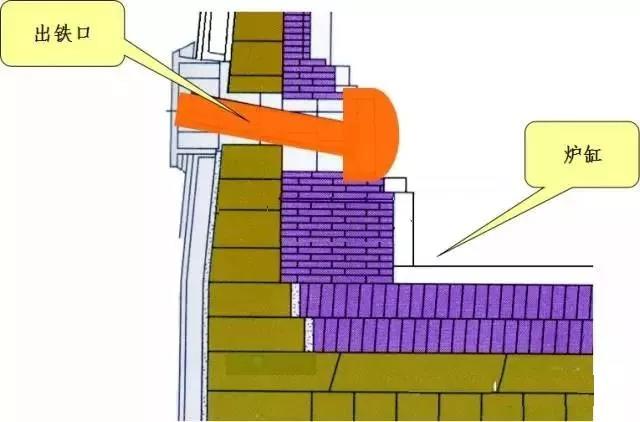

保持足够的铁口深度，是按时出净渣铁及维护铁口的关键。高炉投产后，由于渣、铁的冲刷和化学侵蚀，铁口区的砖衬侵蚀很快，当侵蚀到接近四周的冷却壁时，就会威胁高炉的安全生产，所以要在每次出完铁后用泥炮将耐火泥打入炉内一定深度，使其不仅起堵塞孔道的作用，还要在铁口区被侵蚀处形成泥包，以弥补被侵蚀的砖衬。为了保证安全生产，要求铁口泥包的深度比炉缸内衬厚一些，合理的铁口深度一般是炉缸原内衬至炉壳厚度的1.2~1.5倍。
出 铁 口 的 维 护
维护好出铁口，应做好如下几点：
(1)要开好流铁孔道。出铁时炉缸内的渣、铁从四周汇向铁口，孔道靠近内壁部分侵蚀较快，因此，开孔时应外面稍大，里面稍小，并应防止钻弯。孔径大小，要根据高炉大小而定，并考虑控制铁水流速，一般在每分钟4~8t，过快过慢对铁口维护都不利。
(2)出铁口必须烤干，不能带潮泥出铁。因为孔道壁的潮泥与高温铁水接触引起水分急剧蒸发，产生爆炸喷溅，使流铁孔道断裂，对出铁口的维护十分不利。
(3)要选择好的耐火炮泥。维护出铁口主要靠耐火泥在炉内形成泥包，因此，要求耐火泥要有足够的耐火度，抗渣、铁冲刷与侵蚀的能力;要有好的导热性和透气性，能在两次出铁的间隔时间内完全干燥，还要有一定的可塑性，以便形成泥包。
(4)在有渣口设备的高炉，要尽量放好上渣，减少从铁口排出的下渣量。
(5)每次要出净渣、铁。一般要求实际出铁量与理论计算量的差值不大于15,，也不要过分喷吹铁口，这对铁口维护有害，尤其是高压操作时要严禁大喷吹铁口。
(6)出铁口角度要合理。出铁口角度是指所开流铁孔道与出铁口水平中心线夹角。保持适宜的铁口角度，可使炉缸内存有适当的残铁，起保护炉底的作用，同时使铁口泥包稳定坚固。随着高炉炉龄的增加，炉缸、炉底不断被侵蚀扩大，残铁减少，铁水也逐渐下移，为此应适当加大铁口角度。但在一定的操作条件下，铁口角度应相对固定，不宜经常变动。根据鞍钢的经验，不同炉龄期适宜的铁口角度为：
开炉时 0°~2°。
一年后 5°~7°。
中期 10°~12°。
后期 15°~17°。
现代高炉的死铁层加深后，铁口角度就变化很小了，有时甚至一代高炉都维持在同一角度。
(7)要维护好泥套。铁口泥套是吊特制的泥套泥利吊泥炮的压炮装置压制而成的，只有泥套完整才能保证堵口时泥炮头与泥套严密吻合，使耐火泥顺利打进铁口内，不至于产生炮泥从旁边冒出、铁口打不进泥的现象。
上一篇：铝矾土烧后的相组成 下一篇：镁碳砖低碳后的解决办法
TAG标签：
耐火砖
河南耐火砖
高铝砖
刚玉砖
耐火砖价格
河南耐火材料厂
