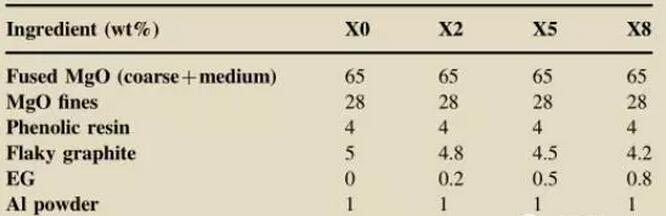

镁碳砖因其抗渣性、热震稳定性好，使得镁碳砖广泛应用于钢包、电炉、碱性氧化炉、滑动水口、转炉和连铸设备等部位，镁碳砖的良好性能是因为加入了石墨，其对钢渣低润湿性及良好的导热性能弥补了镁质材料的不足，然而石墨容易被氧化，提高镁碳砖的性能的关键就是减少石墨的氧化，除了加入抗氧化剂（如Al, Si, Mg, B4C）之外对石墨的种类也进行了研究，本文在原来镁碳砖的组成上，把5%石墨的含量分别更换为含有0.2%，0.5%,0.8%的膨胀石墨，继而来研究添加膨胀石墨之后的镁碳砖的性能。原料组成如下表：
经过实验表明，相比未加入膨胀石墨的镁碳砖，加入0.8%的膨胀石墨镁碳砖，体积密度、常温抗压、抗热震性能和抗氧化性能明显的有所提高，显气孔率有所降低，观察其微观结构时发现有不定性的纤维生成，包括AlN,Al4C3,MgAl2O4,并且均匀的分布在内部结构中，这些纤维的生成有助于镁碳砖抗氧化性能的提高，未加入膨胀石墨的镁碳砖内生成的较少，并且分布不均匀。加入膨胀石墨的镁碳砖，内部气孔率远比未加入的低的多，并且气孔也比较小。
上一篇：转底炉耐火材料砌筑新工艺 下一篇：φ12m环形加热炉关键部位设计浅
TAG标签：
耐火砖
河南耐火砖
高铝砖
刚玉砖
耐火砖价格
河南耐火材料厂
