在铁合金电炉冶炼过程中炉腔直接受高温和炉渣侵蚀，因此对于所用耐火材料，除要求能耐高达1800℃以上的高温外，还要能经受合金与炉渣的侵蚀，因此，这部分要用炭砖砌筑。但炭砖的导热性强，并在高温下容易被空气氧化，因此其外部要用保温性好又有足够耐火度的粘土砖砌筑，在粘土砖与炉壳之间要用3—8mm的耐火颗粒充填(即所谓的弹性层)，日的是防止炉壳在耐火砌体热膨胀时产生破裂和减少热损失，炭砖块之间或炭砖与粘土砖之间用底糊或电极糊与石墨粉的混合物打结，结层炭砖之间(指平缝)用水玻璃与石墨粉的混合物，使之匙结起来，门的是为了使砌体成为一个整体，防止被合金与炉渣侵蚀，破坏砌你的完好性，在炉壳与颗粒之间。还故一层石棉板，以便进一步减少热量损失。
铁合金电炉的炉衬很厚，尤其是炉底很厚，目的是使炉体有较好的热震性，这样可使冶炼过程正常进行。由于炉底厚，不但耐侵蚀，而且当电炉检测热停后，再送电时．也利于恢复炉况，使之正常冶炼。
砌炉的质量直接影响炉衬的使用寿命，因此府按砌炉要求砌筑，下面介绍一下铁合金电炉砌炉方法对砌筑质量的要求。
(1)砌炉前的准备工作。
1、选粘土砖。即将同规格、不同厚度(粘土砖厚度有误差)的粘土砖经分选后分别堆放，以便砌炉时保持同一层粘土砖厚度相同。
2、加工炭砖。加工妒底炭砖，在矿热炉附近的空地上铺层木板，在木板上画一个与炉底炭砖砌体直径相同的圆，然后试摆炭砖。中间一排炭砖的中心线与圆直径重合，砖缝均为50—60mm，每排炭砖的横缝应互相错开，并尽量减少砖缝数，全部摆好后加工掉多余部分，并按所摆位置将每块砖标明号码，以便砌炉时按编号放人炉内。每块炭砖侧面打2—3条深20—30mm，宽约40mm的槽，以便打结时使每块耐火砖间接触更加牢固。炉壁炭砖按图纸要求加工，其砖缝内侧(炭砖与炭砖之间缝隙)宽是40—50Mmm，外侧(炭砖与炉墙之间缝隙)宽为60—70mm。
3、准备好砌炉工具(包括熔化底糊或电极糊的加热设备)及其他砌炉材料。
4、用汽油或煤油作炉壳严密件的渗透试验。
(2)砌炉。
1、清除炉内垃圾，在炉底铺一层厚10mm的石棉板(炉壳内壁均铺一层)，并用木锤打实，使之与炉壳紧密接触。
2、在石棉板上铺一层厚为70—80mm、粒度为3—8mm的耐火颗粒(炉壁耐火颗粒的厚度为80—90mm，填入时不应捣实)。在颗粒上干砌第一层粘土砖，其砖缝小于1mm，以后各层均湿砌．其砖缝小于0.5mm，炉底粘土砖的总厚度应根据图纸要求确定。
3、炉底炭砖周围到炉口的炉壁粘土砖要留有6—8个130mm*30mm的排气孔，以便烘炉时能顺利排出水分和挥发物。第一层炭砖周围的粘土砖砌完后将其内壁灰浆刷掉，开始砌第一层炭砖。先铺第一排炭砖，炭砖与炉底粘土砖间(或每层炭砖间)用水平糊(石墨粉与水玻璃的混合物，比例为3：1)均匀饱满地填允，厚度为10—20mm，压出至立缝的水平糊用铲子铲出。炭砖间的立缝均用木楔固紧，以防打结立缝时炭砖滑动，立缝用加热过的电极糊与石墨粉的混合物打结(也有用锤或手锤仔细打结)。每次填入立缝的糊厚度不应超过100mm，必须保让立缝糊打实并且饱满，炉壁炭砖的立缝也应如此。这一点是砌炉质量好坏的关键。按此此工序反复三次后(每层炭砖按立缝方向错开30°—45°角)，接着砌炉周围的粘土砖。
4、炉壁炭砖周围的粘土砖砌好后，砌炉壁炭砖。炉壁炭砖与炉底炭砖的接触处仍用水平糊填充，厚度为5mm左右。先砌出铁口部位的炭砖。后砌其他部位的炭砖，砖缝也用木楔固紧，砖缝内侧用木板挡牢后进行砖缝打结，全部打好后再砌炉壁炭砖上部的粘土砖。
5、为弥补立缝糊的下陷和防止饮水从炉底与炉壁炭砖的接触处流穿，往往用立缝糊打一补偿帽。
6、最后在炉壁炭砖的内表面．砌一层厚度为65mm的粘土砖层或刷一些石灰浆，以防烘炉时炭砖被氧化。

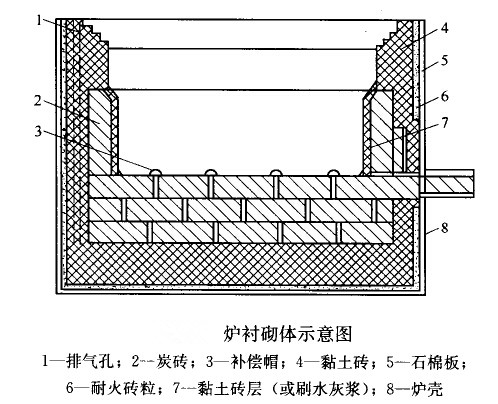

砌炉时应按图纸的各部位尺寸砌筑。砌筑过程中严禁落入灰伞、水等，以保证砌筑质量，砌好后的炉衬如图所示。
