铝铬砖具有密度大、气孔率低、结合强度高、硬度高、荷软高、耐磨性好、抗冲刷、耐热震性好、抗金属熔体与熔渣腐蚀性强、寿命长等诸多优点，广泛适用于各种冶炼设备等超高温窑炉。如奥斯曼特炉、卡尔多炉、艾萨炉、白银炉、诺兰达炉、转炉、瓦纽科夫炉、SKS 氧气底吹熔炼炉、QSL 底吹炉；另外还有闪速炉、贫化电炉、锌挥发回转窑等重金属冶炼设备。使用寿命与镁铬质、镁铝质及硅酸铝质相比成倍提高。
铝铬砖以高铝矾土为原料，细粉中加入铬铁矿或铁合金厂的副产品——铝铬渣。经过合理的粒度级配，在混碾机中加水和纸浆废液进行混练，在压砖机上成型，干燥后于1400℃以上的温度下烧成。
铝铬砖以氧化铝为主要成分并含有少量氧化铬的耐火材料制品。用铝铬渣制造。铝铬渣是用铝热法冶炼金属铬所得的废渣，其成分波动很大。铝铬抗侵蚀性和抗热震性好，但是由于杂质含量较高，所以荷重软化温度较低。铝铬砖铬渣可利用部分只有50%左右；自然气孔多，在使用中，熔液或熔渣侵蚀严重；使用寿命短的问题。 采用原料破碎、分级和粉磨，配料、成型、干燥和烧成工艺，出窑后即为成品砖。优点在于，扩大了铬冶炼渣的使用范围，制作的铝铬砖结构致密，体积密度高，气孔率低；能生产各种外形的耐火制品，便于施工使用，使用寿命高。

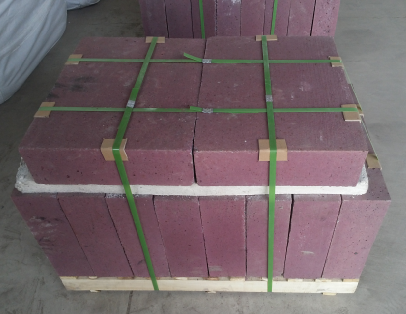

铝铬砖技术参数：
| 项 目 | 高氧化铬砖 | 中等氧化铬砖 | 铬刚玉砖 | 铬刚玉砖 | 铬刚玉砖 |
| Cr2O3 % | ≥93 | ≥86 | ≥60 | ≥30 | ≥12 |
| Al2O3 % | — | — | ≤38 | ≤68 | ≤80 |
| Fe2O3 % | — | — | ≤0.2 | ≤0.2 | ≤0.5 |
| 显气孔率 % | ≤17 | ≤17 | ≤14 | ≤16 | ≤18 |
| 体积密度 g/cm3 | ≥4.3 | ≥4.2 | ≥3.63 | ≥3.53 | ≥3.3 |
| 常温耐压强度 MPa | ≥100 | ≥100 | ≥130 | ≥130 | ≥120 |
|
荷重软化开始温度 ℃ (0.2MPa,0.6%) |
≥1680 | ≥1670 | ≥1700 | ≥1700 | ≥1700 |
|
重烧线变化率 % (1600℃×3h) |
±0.2 | ±0.2 | ±0.2 | ±0.2 | ±0.2 |
上一篇：玻璃窑炉电熔AZS砖池壁的非正常 下一篇：铝矾土均化料的生产工艺
TAG标签：
耐火砖
河南耐火砖
高铝砖
刚玉砖
耐火砖价格
河南耐火材料厂
