所谓硅线石系制品，是在高铝质砖的配料中加入一定比例的硅线石、红柱石或蓝晶石及其他微量元素，从而使制品的抗热震性得到改善，特别是制品的高温蠕变率得到降低。也有人将这种砖称作低蠕变高铝砖。

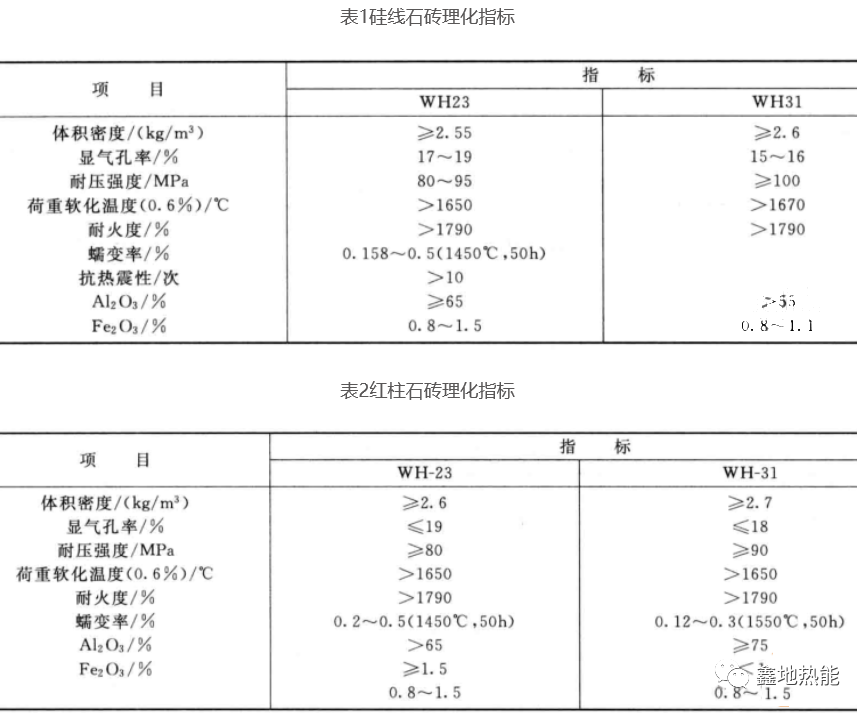

硅线石、红柱石和蓝晶石的加热相变行为相同，都是分解后生成莫来石和SiO2相，后者可以形成方石英，也可以形成玻璃相。所不同者是，硅线石和红柱石变成莫来石的体积膨胀较小;而蓝晶石极大，其反应按下式进行： 由于硅线石和红柱石在受热莫来石化过程中只有很小的体积效应，可以直接用来制砖。既可烧成，也可不烧。硅线石砖的Al2O3含量一般为50%〜60%,它的显著优点是高温体积稳定性、荷重软化点和抗热震性皆比高铝砖好。在现代大型熔窑上，为了确保熔窑结构稳定必须使用硅线石砖。 硅线石砖一般在硅线石分解的温度以下烧成。在使用过程中，如果使用温度略低于硅线石分解温度，则砖的体积稳定性非常好，没有明显的体积效应;若高于分解温度则硅线石分解变为莫来石和液相，少许体积膨胀，又可以抵消因产生液相而产生的收缩现象，维持体积相对稳定。 采用高温烧成，即在高于硅线石和红柱石分解温度烧成，可得到莫来石化制品，控制好砖坯在烧成中的体积膨胀，可得到性能优越的制品。研究结果表明，硅线石和红柱石不经预烧成熟料，制得的砖显微结构更好。这可解释为：预烧的熟料，形成的莫来石结晶网络，粉碎时会使其破坏，而在进一步烧成时不可能再形成莫来石结合网络，会降低制品的致密性和高温性能。 硅线石砖和红柱石砖的理化指标分别见表1和表2。
