YB/T 5083-1997 粘土质和高铝质

前言
本标准非等效本标准JIS R 2541-1976 “高铝质和粘土质耐火混凝土”进行修订。按照GB/T 1.1-1993"标准化工作导则"的基本规定，对原标准进行了重新编写。在分类中增加了低水泥耐火浇注料，在技术要求中取消了原耐火浇注料预制品的有关条文，对表1中牌号重新编排，强度指标提高的幅度较大。如GL-60 的耐压强度较YB/T 5083-93提高30%，较日本JIS R 2541-1976提高了4倍。修定后的标准更符合国情，并与国际接轨。
本标准从生效之日起，同时代替YB/T 5083-93。
本标准的附录A是提示的附录。
本标准由全国耐火材料标准化技术委员会归口。
本标准起草单位：冶金工业部建筑研究总院。
本标准主要起草人：张若勇、何慧清、闫莉。
1  范围
本标准规定了粘土质和高铝质致密耐火浇注料的牌号、分类、技术要求、试验方法、检验规则和包装、标志、运输、储存及质量证明书。
本标准适用于以粘土质和高铝质原料制成的致密耐火浇注料，主要用于工业窑炉等热工设备内衬。
2  引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 6900-86 粘土、高铝质耐火材料化学分析方法
GB/T 15545-1995 不定形耐火材料包装、标志、运输和储存
YB/T 5199-93 致密耐比浇注料 耐火度试验方法
YB/T5201-93 致密耐火浇注料 常温抗折强度和耐压强度试验方法
YB/T 5202-93 致密耐火浇注料 稠度测定和试样制备方法
YB/T 5203-93 致密耐火浇注料 线变化率试验方法
3 牌号
3.1 耐火浇注料的牌号以其主要组成材料类别用字母表示。
3.2 牌号表示
3.2.1 按结合剂不同分为：低水泥-D;高铝水泥-G;磷酸盐-L;水玻璃-B。
3.2.2 按骨料不同分为：高铝矾土-L;硬质粘土-N。
3.2.3 按Al2O3百分含量不同可标明85，80，70，60，50等。

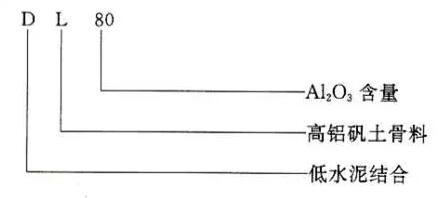

3.3 举例产品名称：低水泥结合耐火浇注料。
产品牌号：DL-80 4 分类
4.1 粘土结合耐火浇注料。
4.2 水泥结合耐火浇注料。
4.3 低水泥结合耐火浇注料。
4.4 磷酸盐结合耐火浇注料
4.5 水玻璃结合耐火浇注料。
5 技术要求
5.1 耐火浇注料一肌以散状混合料交货。
5.2 耐火浇注料的理化指标应符合表1的规定。
5.3 耐火浇注料的最高使用温度见附表A。

1600℃	GL-85	LL-75	/
1500℃	DL-810	LL-60	/
1450℃	DL-60	GL-70	NL-70
1400℃	GL-60	NL-60	LL-45
1350℃	GN-50	NN-45	/
1300℃	GN-42	/	/
1000℃	BN-40	/	/

6 实验方法
6.1 耐火浇注料的制样按YB/T 5202的规定进行。
6.2 化学分析按GB 6900R 规定进行。
6.3 耐火度的检验扫YB/T 5199的规定进行。
6.4 烧后线变化率的检验按 YB/T 5203 的规定进行，如果三个试验值中既有膨胀，又有收缩时，取其绝对值平均。
6.5 强度的检验按YB/T 5201 的规定进行。
7 检验规则
7.1 耐火浇注料按同牌号进行编批，每批不超过50 t。原料变更时应另作编批。
7.2 每批为一个取样单位，取样应有代表性，袋装散状混合料每批至少由其中5装等量取样，共取出不少于20 kg的样品。
7.3 检验结果如有一项不符台标准要求时，该不合格项目，应取双倍试样进行复验。复验结果仍不合格，则整批判定为不合格品。
8 包装、标志、运输、贮存及质量证明书
8.1 包装、标志、运输及贮存按GB/T 15545的规定进行。
8.2 包装袋上必须注明保存期。
8.3 产品发出时必须附有技术监督部门签发的质量证明书，载明理化指标。
