水泥工业常用不定型耐火材料的种

不定形耐火材料主要有耐火浇注料、耐火捣打料和耐火喷涂料三大类组成。水泥行业应用最广泛的则是耐火浇注料。本文主要介绍水泥工业生产过程中，各种窑炉所用不定型耐火材料的种类以及理化指标，作为水泥行业采购商和耐火材料供应商的参考。
注：以下数据均为行业标准或者优秀项目参考值，具体应根据实际生产情况合理安排。
轻质耐碱浇注料

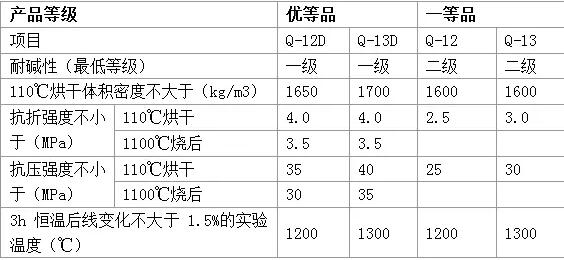

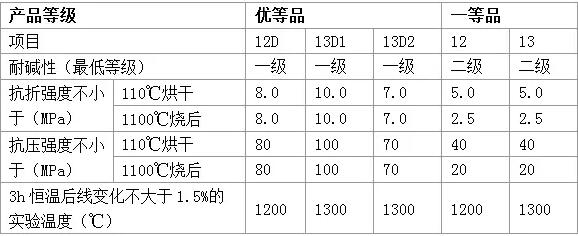

水泥与分解窑炉中，轻质耐碱浇注料主要用于有碱侵蚀的部位作耐碱隔热衬里，如预热器分解炉管道系统及普通干法回转窑预热分解带。优等品适用于既有耐碱要求，又有高强耐磨要求的部位。GB10694-89《轻质耐碱浇注料》所规定的理化性能指标如下： 与轻质耐碱浇注料相比，耐碱浇注料的强度、耐火度都要高些，而导热系数相对要大，在使用中要有所区别。GB10695-89《耐碱浇注料》对其理化性能指标规定如下： 高强耐火浇注料

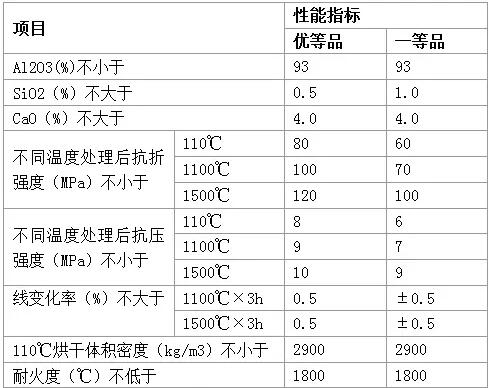

高强耐火浇注料主要用于热工窑炉易磨损的部位，如窑口，喷煤管等处。它以刚玉为骨料，优质高铝水泥为结合剂，另添加少量的添加剂配制而成。但这种浇注料在浇注过程中容易出现气孔，分次浇注易出现剥离，强度增长的比较缓慢等，在浇注和之后的养护、烘干、升温过程中，应更加认真和精细。JC498-92《高强度耐碱浇注料》对其主要理化性能指标规定如下： 钢纤维增强耐火浇注料

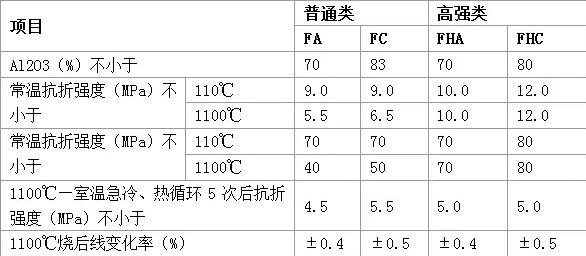

以高铝矾土熟料或刚玉为骨料和粉料，加入结合剂和适量的耐热不锈钢纤维，也可加入适当的外加剂配制而成的耐火料筑料。钢纤维在熟料中的比例宜为4%（重量比）。钢纤维在耐火浇注料中大大改善了耐火料筑料的抗剥落性能。钢纤维的分布状态对混凝土的质量影响极大，以随即无序分布为佳，因此，振捣的时间不宜过长。钢纤维浇注料必须一次浇注完成，否则，两层之间剥离的可能性很大。JC/T499-92《钢纤维增强耐火浇注料》规定的理化性能指标如下： 普通耐火浇注料往往有较高比例的水泥含量（10%～15%，重量比），但这就造成了浇注料一系列性能能的下降，原因是：
1、为了水泥的完全水化，搅拌时过多的外加水（10%～15%）造成陶瓷质的耐火浇注料线气孔率提高，致密度下降。
2、铝酸钙水化物在中温阶段有强烈的脱水和重结晶效应，破坏了浇注料中硬质点的组织结构，使耐火浇注料在中温阶段强度急剧下降。
3、水泥质结合剂将较多的钙带入了浇注料，导致陶瓷化的耐火浇注料荷重软化温度下降，热震性能恶化。
针对上述问题，低水泥耐火浇注料有效的避免了高温段性能的遗憾。水泥含量低于8%的耐火浇注料，称为低水泥耐火浇注料，低于4%的，称为超低水泥耐火浇注料。与普通耐火浇注料相比，其结构致密，显气孔率低，耐火度高，高温强度高，荷重软化温度高，热震性能好。但由于水泥含量低，造成凝结时间长，早期强度低，在冬季和低温条件下施工尤为不利。

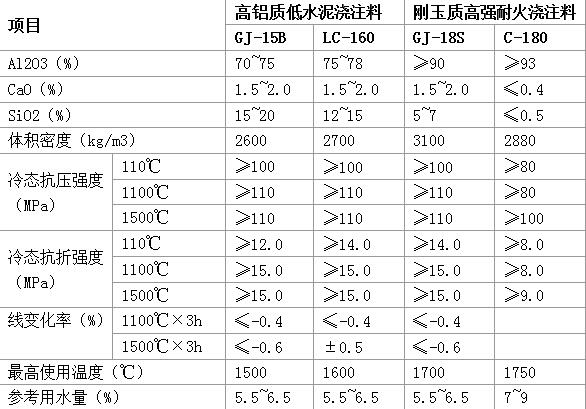

我国耐火材料企业在实验研究中发现，浇注料中加入少量5微米以下的非活性粉（硅灰或Al2O3），在耐火材料中起填充和润滑作用，也可以有效地减少用水量，提高浇注料的砌体致密度，从而提高强度和抗化学侵蚀能力。我公司生产的低水泥耐火浇注料理化性能指标如下：
