耐火涂料-耐火砖知识与新闻-耐火砖高铝砖刚玉砖浇注料河南耐火材料厂-宏泰耐材

耐火涂料是由耐火粉料、结合剂和外加剂等材料组成，用人工涂刷或喷涂的材料，称做耐火涂料。该料是功能性材料，涂层厚度一般小于1.0mm，这也是与耐火涂抹料的重要区别。

耐火涂料种类较多，可分为Al2O3—Si02基、SiC—A1203基、Cr203-Al2O3基、ZrO2—A1203—Si02基和Zr02基等。在窑炉及热工设备的衬砖、耐火浇注料或耐火可塑料衬体、耐火纤维毡衬和铸锭模等高温工作的表面上，涂刷很薄的一层耐火涂料，便可节约能源、延长使用寿命和防止碳的氧化等。因此，该材料发展较快，新品种不断出现，在应用中起到了重要作用。耐火涂料按照性能和用途又可分为热辐射涂料和防氧化涂料等。

一、热辐射涂料

热辐射涂料是由较高黑度的材料与结合剂和外加剂配成的。其特点是涂层结合强度高、已陶瓷化、耐高温、耐磨损和具有较高的辐射率等，涂刷在高温衬体的表面上，能达到节约能源和提高寿命的目的。因此，该类料也叫做节能涂料或陶瓷涂料。

在热工窑炉中，传热有3种基本方式：传导传热、对流传热和辐射传热。在工业炉低温阶段，以对流传热为主，高于800℃时则以辐射传热为主。以轧钢连续加热炉为例，预热段为对流传热，加热段和均热段则主要是辐射传热。因此，提高炉壁的热辐射率，就能降低燃料消耗，提高炉子热效率。

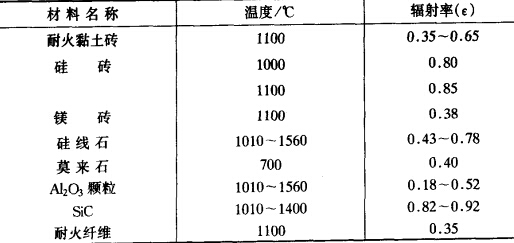

下图为各种耐火材料的热辐射率。

热辐射涂料用的结合剂，主要有磷酸盐、硼酸盐、硅酸钠、硅溶胶、铝溶胶、阿拉伯胶、糊精、羧甲基纤维素和树脂等材料。

热辐射涂料一般以浆状或膏状桶装出厂，也可以粉状袋装出厂。施工前，视情况掺加适量的水，搅拌成泥浆状待用。炉衬或被涂物的表面，吹扫干净，并保持干燥。该类涂料可人工涂刷，也可用灰浆泵喷涂。耐火涂料的涂层厚度，一般为0.2—0.5mm。在耐火纤维炉衬的表面上，可多次涂刷或喷涂耐火涂料，其涂层厚度应小于2mm。耐火涂料涂层自然风干后，即可使用。

热辐射涂料主要用于轧钢和锻钢加热炉、各种热处理炉、电加热炉、锅炉燃烧室和化肥厂沸腾炉等热工设备上，取得了良好的节能效果。

二、防氧化涂料

含碳不烧砖发展很快，在冶金熔炼炉及其有关的设备上，得到了广泛的应用。该种砖在使用前，一般需经中温烘烤，致使耐火砖的表面发生碳氧化，呈现疏松状态，降低了耐火砖的使用寿命。在这种情况下，防氧化涂料应运而生，并在含碳不烧砖的使用中，发挥了重要作用。

防氧化涂料是由低温釉料组成的。其技术要求是，与含碳不烧砖的表面有较好的结合能力，在700—1200℃温度范围内能形成均匀的釉层，对钢水或铁水的质量无有害影响。另外，有些热工设备用的含碳不烧砖，只要求烘烤时涂防氧化涂料。该类涂料的技术要求是，与底砖表面有较好的黏结强度，加热过程中不脱落即可。配制时，采用硅酸铝质材料作基质，用树脂或水玻璃溶液作结合剂，调制成泥浆状，涂层厚度约为1.Omm，即能满足要求。

防氧化涂料的配制，系根据釉的配料原则进行的。主要有助熔剂，稳定剂和酸性氧化物，其关键是控制钾、钠的含量，能形成釉而不滴落。若含量过大，熔融和冷却的过程中，将会发生较大的膨胀和收缩，致使涂层出现裂纹；涂料的细度为0.04mm的占70％一90％。过细时，颗粒表面张力大，易发生脱层，同时易被砖面或砖缝吸收而变成千釉状。涂料的最佳浆状密度为1.6—1.8g／cm3。

在含碳不烧砖的表面上，涂敷防氧化涂料，其防氧化机理是，在加热过程中，在900℃以下的时候，涂层逐渐形成了凝胶保护层，隔绝了空气，防止了碳的氧化；高于900℃的时候，该凝胶保护层不断的熔化，变成了一层连续均匀的玻璃相即釉面而阻止了空气的侵入，起到了防氧化的作用。同时，在900—1500℃的温度范围内，釉面有较高的黏性和附着性，不脱落，不产生釉滴，因此阻碍了碳的氧化过程，其氧化层深度的增加，也十分缓慢。

三、复合硅酸盐涂料

复合硅酸盐涂料是由天然铝镁硅酸盐材料、轻质填充料、结合剂和外加剂调制成膏状而成的。该材料又称为憎水型复合硅酸盐节能保温膏，简称保温膏。

复合硅酸盐材料主要是含铝镁硅酸盐矿物，呈纤维状，质轻、憎水，又叫做海泡石；其次是膨胀珍珠岩和石棉绒等填充料。结合剂和外加剂有水玻璃溶液、聚乙烯醇、硅溶胶、糊精和甲基纤维素等。当配制保护层时，采用酚醛树脂作结合剂，并掺加乌洛托晶硬化剂。根据配合比要求，称量复合硅酸盐材料，搅拌均匀，再加结合剂和外加剂，调制成泡沫黏稠状的膏体，装桶密封，即为成品。

应当指出，在耐火纤维炉衬的表面上，通常采用Al2O3—Si02基涂料，涂层厚度1—2mm，分2—3次涂敷完毕。该涂料的配合比(％)：小于0.09mm的高铝粉70，0.2—1.Omm的氧化铝空心球或高铝质颗粒料30。外加硅溶胶20、双氢磷酸铝10、甲基纤维素溶液5。这种涂料涂在耐火纤维炉衬的表面上，自然风干后即与纤维牢固的黏结在一起，不经烘烤，便可升温生产。涂层耐高温，抗气流冲刷，因此能提高炉衬的使用寿命。
