铝铬砖是以Al2O3为主要成分并含有少量Cr2O3的高铝砖。以铝铬渣为原料的烧结砖也属铝铬砖，亦称铝铬渣砖。铝铬砖比高铝砖耐侵蚀，铝铬渣砖还有高温力学性能好的特点。
铝铬砖的理化性能见表见下图。
| 项 目 | 高氧化铬砖 | 中等氧化铬砖 | 铬刚玉砖 | 铬刚玉砖 | 铬刚玉砖 |
| Cr2O3 % | ≥93 | ≥86 | ≥60 | ≥30 | ≥12 |
| Al2O3 % | — | — | ≤38 | ≤68 | ≤80 |
| Fe2O3 % | — | — | ≤0.2 | ≤0.2 | ≤0.5 |
| 显气孔率 % | ≤17 | ≤17 | ≤14 | ≤16 | ≤18 |
| 体积密度 g/cm3 | ≥4.3 | ≥4.2 | ≥3.63 | ≥3.53 | ≥3.3 |
| 常温耐压强度 MPa | ≥100 | ≥100 | ≥130 | ≥130 | ≥120 |
|
荷重软化开始温度 ℃ (0.2MPa,0.6%) |
≥1680 | ≥1670 | ≥1700 | ≥1700 | ≥1700 |
|
重烧线变化率 % (1600℃×3h) |
±0.2 | ±0.2 | ±0.2 | ±0.2 | ±0.2 |

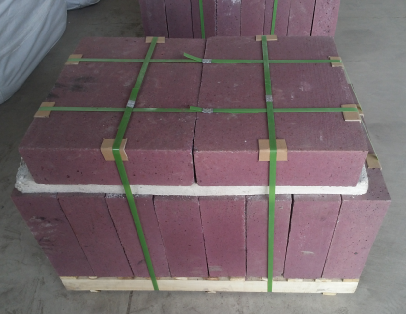

铝铬砖以高铝矾土为原料，细粉中加入铬铁矿或铁合金厂的副产品--铝铬渣。经过合理的粒度级配，在混碾机中加水和纸浆废液进行混炼，在压砖机上成型，干燥后于1400℃，以上的温度下烧成 。铝铬渣砖以铝铬渣为原料，破碎至3mm以下，以同样原料制备细粉并进行粒度级配。在混碾机内加入工业磷酸或纸浆废液为结合剂进行混炼。用压砖机制成砖坯，干燥后在
1500℃~1600℃的温度下烧成。
铝铬砖可作炼钢用盛钢桶衬砖，比不含Cr2O3的高铝砖使用寿命长。铝铬渣砖用于铜镍冶炼炉的风口区，比镁铬砖更耐侵蚀。由于具有高温强度，在窑炉的高温部位也可使用，如隧道窑的墙和烧嘴。铝铬渣砖的缺点是抗热震性差，在温度波动的部位使用，常有剥落和开裂现象。
上一篇：铝矾土均化料在不定型耐火材料应 下一篇：氧化铝空心球、氧化锆空心球及制
TAG标签：
耐火砖
河南耐火砖
高铝砖
刚玉砖
耐火砖价格
河南耐火材料厂
