铝矾土砂、粉-耐火砖知识与新闻-耐火砖高铝砖刚玉砖浇注料河南耐火材料厂-宏泰耐材

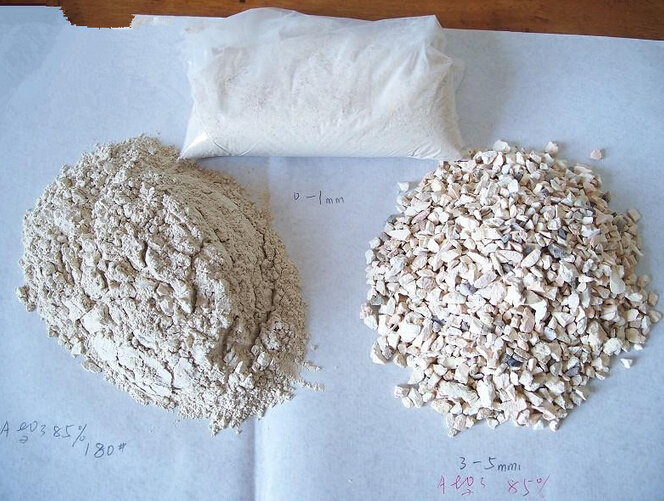

铝矾土砂、粉是我国近10年开发的一种新型的制壳材料，其材料来源丰富，价格便宜。适用于铸造碳钢，低合金钢、不锈钢、铜，铝合金精铸件。

铝矾土砂、粉分两类：1)铝矾土熟料 2)铝矾土合成料。铝矾土熟料是用Al2O3＞70％的铝矾土，经1400—1500℃高温煅烧后而制得的一种多孔性刚玉质耐火材料。铝矾土合成料是用含Al2O3＞70％的铝矾土与结合粘土按一定配比(通常由莫来石组成)混合并制成砖坯，经1450—1500℃高温煅烧后而得的一种多孔性莫来石一刚玉质耐火材料。

熔模铸造用铝矾土砂是以Al2O3为主要成分的耐火颗粒物，其Al2O3含量不小于70％，粒度分布在0.150—3.350mm范围。熔模铸造用铝矾土粉是以Al2O3为主要成分的耐火颗粒物，其Al2O3含量不小于70％，粒度分布在0.150mm以下。

(1)性能规格

铝矾土熟料和铝矾土合成料的主晶相分别为刚玉和莫来石。因此，它们既有热膨胀率小，热稳定性好、型壳尺寸变化小、耐火度高，高温下化学稳定性好、遇水不膨胀，配制的涂料性能稳定等优点，又有代替硅砂、硅石粉，以减少矽肺病对工人身体健康的威胁，改善劳动条件等优点。其缺点是溃散性差。

铝矾土砂、粉按《熔模铸造用铝矾土砂、粉》规定执行。

1)化学成分

铝矾土熟料的化学成分分为四级，含铝分别为70、80、85、88。

2)铝矾土砂、粉根据煅烧后的主晶相分类。

3)粒度

铝矾土砂的粒度分四组，其主要粒度组成部分三筛砂重量的比例：主筛为(50±5)%，前后筛为(30±5)%，(10土5)%，三筛砂总量不得小于90％。

4)铝矾土砂的含粉量 ≤0.3％。

5)铝矾土砂，粉的含水量≤0.3%。

(2)应用

1)铝矾土的煅烧温度

铝矾土含Al2O3大于70％，其矿物组成较复杂，主要是以天然含水氧化铝为主要组成的高铝质耐火材料。因此用铝矾土做制壳材料必须经高温煅烧，使其有较好的高温稳定性和优异的工艺性。铝矾土熟料必须经1400℃以上的高温煅烧，铝矾土合成料Al2O3含量为66%—70％，SiO2含量为24％—28%，这是形成莫来石相的最佳成分，因此铝矾土合成料的主晶相为莫来石相，性能比铝矾土熟料更佳。

2)杂质含量

铝矾土中的Fe203、TiO2碱金属氧化物、碱土金属氧化物等均为杂质，若这些杂质含量高，会使型壳液相温度降低，液相量增加，使型壳高温性能变坏，型壳残余强度增大，水玻璃型壳更为严重。因此，要严格控制铝矾土熟料中的杂质含量：用于表面层的铝矾土熟料，其Fe2O3含量不大于1.5％，用于加固层的铝矾土熟料，其Fe2O3含量可适当放宽，碱金属氧化物含量不大于0.5％—0.7％，碱土金属氧化物含量不大于0.8％—1.0％。碱金属氧化物对涂料及型壳性能的影响大于碱土金属氧化物。

3)粒度

铝矾土砂、粉的粒度采用级配砂、粉。并应符合粒度组成的规定和特性参数。

(3)包装贮运

1)包装方法铝矾土砂粉采用双层袋包装：内层为塑料袋，外层为聚丙烯编织袋或麻袋等。每袋25kg或50kg。包装袋外表应印有材料名称、规格、净重、生产单位、批号。

2)运输保管运输贮存中应防止受潮或雨淋。

铝矾土砂、粉的优点是热膨胀量小，高温下体积稳定，耐火度高。铝矾土在浇注温度下不和金属氧化物生成低熔点物质，能起到良好的抗粘砂作用。铝矾土耐火熟料是一种典型的两性氧化物，根据成分不同，在高温时有时呈现碱性，有时呈现中性。

铝矾土砂可以用作耐火材料、大型碳钢铸件的型、芯面砂，涂料和涂膏。它的价格比锆砂、铬铁矿砂、镁砂等材料都低。
