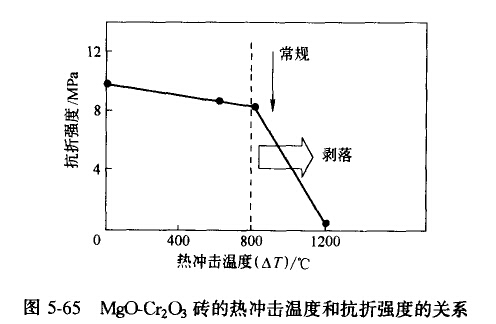

下图示出了镁铬砖的热冲击温度和强度之间的关系。图中表明，当△T了大于800℃时易于发生剥落，强度显著下降。
众所周知，镁铬砖的性能取决于其内部各类原料的配合和制砖工艺方法。由于镁铬砖中通常存在大量的显微裂纹(包括七孔)，因此应尽量减少裂纹的扩展，根据Hasselmah的意见，抗热冲击损毁系数R为：R=E•r(wof)/aσs
式中，E为杨氏模量；r(wof)为断裂能；a为线膨胀系数;σs为断裂强度。

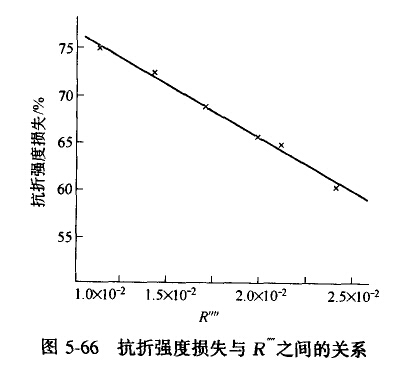

图示出，再结合镁铬砖经受热冲击之后其抗折强度下降率与抗热冲击损毁系数只之间存在正比例关系，说明再结合镁铬砖通过热冲击之后，其抗折强度下降小时抗热震性能高。其原因可由显微镜下观察到的这类镁铬砖内颗粒界面处自形尖晶石含量相当高来解释，因为它可作为抗裂纹扩展的一道屏障。
提高再结合镁铬砖的抗热震性能的一个技术措施就是提高配料中细粉的细度，如图所示，当细粉的比表面积达到5m2／g时，该类镁铬砖的抗热冲击损毁系数R值最大，表明其抗热震性能最高。
综上所述，通过对原料和外加剂进行优选，采用特殊的工艺方法．严格控制工艺参数，能制得综合性能高的镁铬砖。精炼钢包渣线部位选用该优质镁铬砖时，能够提高其使用寿命。
上一篇：提高转炉炉龄的措施 下一篇：什么是耐火砖的热压成型
TAG标签：
耐火砖
河南耐火砖
高铝砖
刚玉砖
耐火砖价格
河南耐火材料厂
