用上面生产的镁钙砂做原料，生产镁钙砖，并比较两种砂生产的镁钙砖的异同。

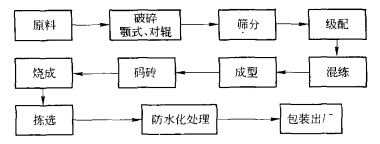

下图为镁钙砖的生产工艺流程，并以一批实验耐火砖的生产过程对其做了详细说明。
1、实验原料：采用合成镁白云石砂，MgO和CaO分布均匀，颗粒体积密度较高。

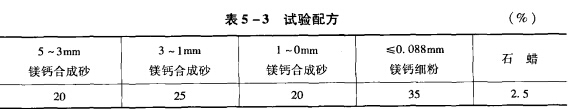

2、配料工艺：按照最紧密堆积原理和上述工艺思路制定配料方案，采用电脑控制配料，改变了以往人工配料带来的误差，保证了配比的准确性，从而使砖的结构均一稳定。下表为用CaO含量为20％的砂生产镁钙砖的试验配方。
3、混料：混料采用无水结合剂，并在混砂时采用自动加温装置，保证了泥料的温度，从而不受季节变化的影响，加料顺序如下：
粗颗粒(1~2min）→石蜡（1~2min)→细粉（10~15min）→出料
4、成型：采用液压机双面加压成型，保证了耐火砖砌筑方向尺寸的精确性。成型体积密度大于3.00g/cm3。
5、码砖：采用机械手码砖，保证了砖坯的外形及码砖工艺制度的稳定。
6、烧成：采用高温隧道窑烧成，最高烧成温度1550～1600℃，每推一车，以保证制品性能优良稳定均一。
7、镁钙砖的浸渍及防水化处理：烧成后拣选合格产品再进行石蜡浸渍处理，保证在成品砖表面覆盖一层石蜡膜，避免在存放、运输、砌筑等过程中与空气中的水气反应，降低产品性能。
上一篇：为什么塞头砖会断裂粘掉？ 下一篇：炉体维护与提高耐火材料质量同等
TAG标签：
耐火砖
河南耐火砖
高铝砖
刚玉砖
耐火砖价格
河南耐火材料厂
