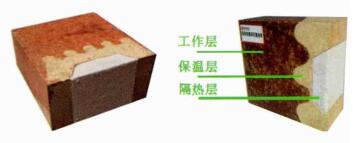

该耐火砖由工作层、隔热层、绝热层三部分构成，采用同步成型、同步烧成的工艺。工作层采用电熔莫来石、均化矾土熟料、优质红柱石、及添加剂等，具有较强的抗碱侵蚀能力、良好的
耐高温性能、优异的抗热震稳定性和高温强度。保温层采用特殊工艺莫来石复合原料和结合剂，以及锯齿形的互嵌式结构，使其更大面积的和工作面接触，提高结合强度，在这种特殊的构
造下，耐压强度达到75Mpa，且导热系数低（≦1.5W/(m·k)1000℃），很好的起到了支撑工作层和阻止热传递的作用。隔热层采用导热系数低于0.03W/(m·k)350℃的锆质超低导热材料制成，密度小、隔热效果好。性能如下:
低导热多层复合莫来石砖由于其独特的多层复合结构，在适应窑内一系列复杂的物理化学变化前提下，又降低了综合导热系数，既保证了砖的正常使用，又降低煤耗，降低筒体温度，同时有效的保护拖轮及筒体不受高温影响变形，而且比传统产品重量轻15%，在5000T/D回转窑过渡带使用寿命达到12个月以上，分解带到达5年。

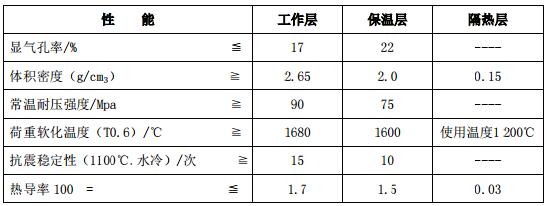

低导热多层复合莫来石砖理化指标
上一篇：磷酸盐浇注料的硬化机理 下一篇：磷酸盐浇注料配方
TAG标签：
耐火砖
河南耐火砖
高铝砖
刚玉砖
耐火砖价格
河南耐火材料厂
