![二维码 手机扫一扫 二维码 手机扫一扫](/template/default/style/img/ewm.png)
炼铁用耐火材料
- 产品详情
出钢槽平台砖主要矿物组成为α-Al2O3-Cr2O3固溶体。次要矿物组成为少量复合尖晶石(或不含复合尖晶石)、氧化铬含量为1%~30%的耐火砖。有熔铸铬刚玉砖和烧结铬刚玉砖两种。一般情况下铬刚玉砖就是指烧结铬刚玉砖。
目前,出钢槽平台砖的应用有了更广泛的应用,一种是以金属铬渣为主要原料制作而成的铬刚玉砖,该制品广泛应用于锌冶炼电炉、挥发窑上,铬刚玉砖有着优良的热振稳定性和高温蠕变的性能,同时符合国家循环经济的要求。
郑州友生耐火材料有限公司生产的铬刚玉砖制品是以刚玉和电熔氧化铬为主要原料,配以微粉等添加剂,经过混炼、成型、干燥,在梭式窑内高温烧制而成。产品具有耐磨、耐热冲击、耐酸碱侵蚀等特性。高铬砖(Cr2O3≥90%)主要用于煤化工、化工工业窑炉、无碱玻璃纤维窑炉、垃圾焚烧炉等窑炉的关键部位;铬刚玉砖主要用于炭黑炉、铜冶炼炉的内衬、玻璃窑炉的熔池、轧钢加热炉的滑道、出钢平台。制品的外型尺寸、理化指标、使用寿命均已达到或超过国内外同类产品的水平。
出钢槽平台砖技术参数:

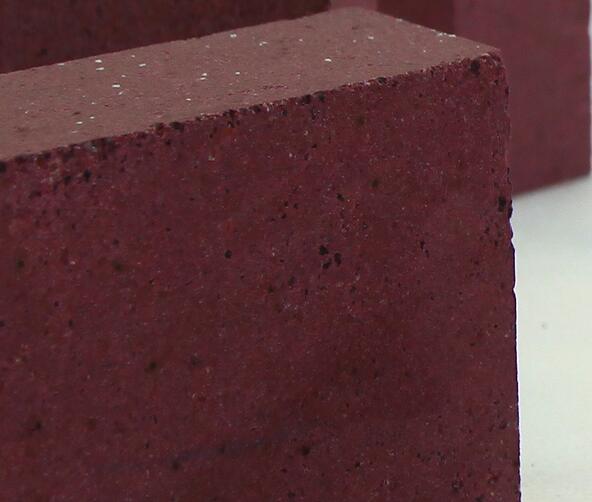

![出钢槽平台砖](/uploads/allimg/170309/1-1F3091HA63Q.jpg)
目前,出钢槽平台砖的应用有了更广泛的应用,一种是以金属铬渣为主要原料制作而成的铬刚玉砖,该制品广泛应用于锌冶炼电炉、挥发窑上,铬刚玉砖有着优良的热振稳定性和高温蠕变的性能,同时符合国家循环经济的要求。
郑州友生耐火材料有限公司生产的铬刚玉砖制品是以刚玉和电熔氧化铬为主要原料,配以微粉等添加剂,经过混炼、成型、干燥,在梭式窑内高温烧制而成。产品具有耐磨、耐热冲击、耐酸碱侵蚀等特性。高铬砖(Cr2O3≥90%)主要用于煤化工、化工工业窑炉、无碱玻璃纤维窑炉、垃圾焚烧炉等窑炉的关键部位;铬刚玉砖主要用于炭黑炉、铜冶炼炉的内衬、玻璃窑炉的熔池、轧钢加热炉的滑道、出钢平台。制品的外型尺寸、理化指标、使用寿命均已达到或超过国内外同类产品的水平。
出钢槽平台砖技术参数:
项 目 | 高氧化铬砖 | 中等氧化铬砖 | 铬刚玉砖 | 铬刚玉砖 | 铬刚玉砖 |
Cr2O3 % | ≥93 | ≥86 | ≥60 | ≥30 | ≥12 |
Al2O3 % | — | — | ≤38 | ≤68 | ≤80 |
Fe2O3 % | — | — | ≤0.2 | ≤0.2 | ≤0.5 |
显气孔率 % | ≤17 | ≤17 | ≤14 | ≤16 | ≤18 |
体积密度 g/cm3 | ≥4.3 | ≥4.2 | ≥3.63 | ≥3.53 | ≥3.3 |
常温耐压强度 MPa | ≥100 | ≥100 | ≥130 | ≥130 | ≥120 |
荷重软化开始温度℃ | ≥1680 | ≥1670 | ≥1700 | ≥1700 | ≥1700 |
(0.2MPa,0.6%) | |||||
重烧线变化率 % | ±0.2 | ±0.2 | ±0.2 | ±0.2 | ±0.2 |
上一篇:七孔格子砖 下一篇:没有了!
TAG标签:
耐火砖
河南耐火砖
高铝砖
刚玉砖
耐火砖价格
河南耐火材料厂
相关产品
热门资讯
30
2015-11
/* Style Definitions */ table.MsoNormalTable{mso-style-name:普通表格;mso-tstyle-rowband-size:0;mso-tstyle-colband-size:0;mso-style-noshow:yes;mso-style-priority:99;mso-style-qformat:yes;mso-style-parent:"";mso-paddin···
17
2014-09
st1\:*{behavior:url(#ieooui) } /* Style Definitions */ table.MsoNormalTable{mso-style-name:普通表格;mso-tstyle-rowband-size:0;mso-tstyle-colband-size:0;mso-style-noshow:yes;mso-style-parent:"";mso-padding-alt:0cm 5.4p···
20
2014-04
st1\:*{behavior:url(#ieooui) } /* Style Definitions */ table.MsoNormalTable{mso-style-name:普通表格;mso-tstyle-rowband-size:0;mso-tstyle-colband-size:0;mso-style-noshow:yes;mso-style-parent:"";mso-padding-alt:0cm 5.4p···
03
2013-06
/* Style Definitions */ table.MsoNormalTable{mso-style-name:普通表格;mso-tstyle-rowband-size:0;mso-tstyle-colband-size:0;mso-style-noshow:yes;mso-style-priority:99;mso-style-qformat:yes;mso-style-parent:"";mso-padding···
23
2013-11
st1\:*{behavior:url(#ieooui) } /* Style Definitions */ table.MsoNormalTable{mso-style-name:普通表格;mso-tstyle-rowband-size:0;mso-tstyle-colband-size:0;mso-style-noshow:yes;mso-style-parent:"";mso-padding-alt:0cm 5.4p···
11
2020-06
如果模具与坯料接触部分的硬度不够均匀,在使用中就会出现软点,从而造成坑洼和波形槽,致使出耐火砖过程中砖坯出现层状裂纹;如果模具硬度太低,则磨损厉害,相对应的砖坯断面因之加大;出砖时,当加大的砖坯断面通过断面较小的部位时,···
08
2016-01
据生产过程中的观察与调研,磷酸盐耐火砖在水泥窑上的损坏机理大致可以分为三种类型:即热应力损坏、化学侵蚀及机械磨损。立窑不同于回转窑,属于静止的立式热工煅烧设备,从其工作特点分析:预热与烧成带位于扩大口部位,该部位的耐火材料要···
14
2012-09
/* Style Definitions */ table.MsoNormalTable{mso-style-name:普通表格;mso-tstyle-rowband-size:0;mso-tstyle-colband-size:0;mso-style-noshow:yes;mso-style-parent:"";mso-padding-alt:0cm 5.4pt 0cm 5.4pt;mso-para-margin:0cm···
28
2016-03
高炉的耐火砖衬围砌成冶炼空间,所以它是生产操作时的工作表面,受到多种因素的破坏,归纳起来分为两大类:1、由高炉冶炼过程自身特点确定的且是连续作用的因素; 2、结构生产因素。前者是第一位的,后者是第二位的。设计者和生产···
16
2012-07
/* Style Definitions */ table.MsoNormalTable{mso-style-name:普通表格;mso-tstyle-rowband-size:0;mso-tstyle-colband-size:0;mso-style-noshow:yes;mso-style-parent:"";mso-padding-alt:0cm 5.4pt 0cm 5.4pt;mso-para-margin:0cm···
