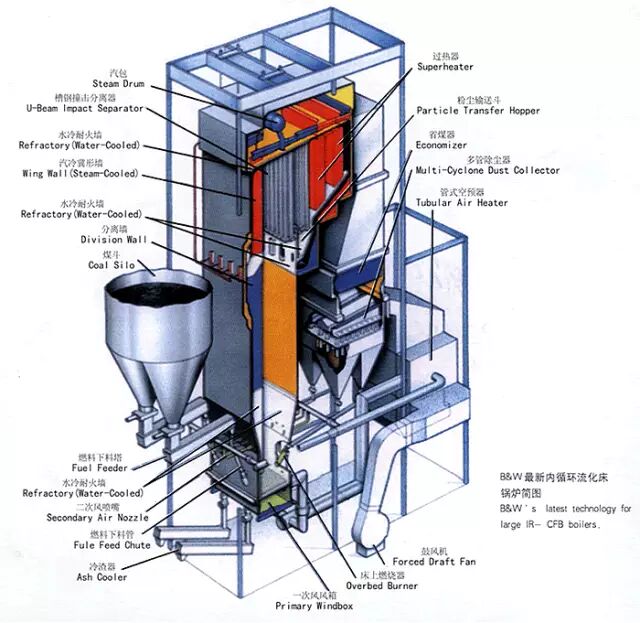

CFB锅炉选用的耐火材料应具有高强、耐磨、耐热、热震稳定性好等特点，耐火材料的选择和施工是保证锅炉安全稳定连续运行的保证。
在耐磨耐火材料选型方面，通过市场充分的实践，考察各类电厂成功的经验，锅炉使用的耐磨耐火材料在材料施工中进行加强治理，严格控制材料施工工序、工艺和质量，关键工序进行全过程旁站质监。锅炉施工前编写《循环流化床锅炉施工质量检验及评定标准》，包含所有耐磨耐火材料的验评标准。下面重点对浇注料的施工进行探讨。
⑴材料到货验收
⑵取样化验合格
⑶机务安装验收合格
⑷销钉焊接及补焊
⑸施工面清理
⑹涂刷沥青漆或膨胀材料
⑺验收合格
⑻制模板
⑼验收合格
⑽施工现场预备
⑾浇注料加料、配水
⑿制作试样
⒀搅拌、振捣
⒁检查是否有跑模现象
⒂自然干晾3天以上
⒃烘炉
现主要针对浇注料施工关键工序进行讨论。
浇注料施工重点抓好销钉焊接、沥青涂刷、配水搅拌、制模固定、振捣、脱模保护、尺寸保证、测点准确等几个环节，严格按照材料厂家和锅炉厂要求进行施工。
严格控制耐磨耐火浇注料的配水量，使用定量容器专人配水。使用PH＝6－7.5、氯离子含量≤50PPm的除盐水，施工前对水质进行取样化验。耐磨耐火浇注料加水量控制在5－6.5％。加水过多，凝固时间延长，耐磨浇注料的机械强度急剧降低，加水少，浇注料不易振捣，施工局部部位不能完全填充，材料质地不均。加水量可根据浇注现场的温度、距离，控制在一定的范围。
制模前必须经机务验收合格，然后进行浇注料施工，这一点非常重要。若机务安装有误，将导致浇注料返工，工作量非常大。制模前需认真检查销钉、钩钉、支承件是否满足图纸要求，是否补焊全并焊接牢固，临时金属件是否割除。检查所有该涂刷沥青的金属件是否达到要求。在拐角部位要加密销钉数量，非凡是炉膛内部管口位置，可使用不锈钢筋将浇销钉进行网状连接，提高拐角处浇注料强度。
浇注料制模是一道非常关键的工序，模板制的好与坏直接影响浇注料的质量。模板控制重点验收其牢固性和尺寸的准确性。模板必须牢固，这是防止跑模的主要措施，一旦发现浇注料跑模，立即停工拆除模板清理干净，重新制模施工。
浇注料跑模，将导致部分浇注料厚度不均，内部骨料密实度不均，同时造成膨胀缝不齐等缺陷。浇注料一次施工高度在300－600mm之间，以便于振捣。木模要按照施工图尺寸要求放样，预制拼装，表面光滑，接口严密，表面刷两道脱模剂。模板必须经过验收后方可施工。
每次浇注料搅拌量不易过多，搅拌机干混均匀后缓缓加水，水量不得加到一处，浇注料要充分混合。需要在浇注料另加钢纤维的，在加水混湿过程中加入，不得成团掺入。搅拌后的浇注料存放时间不超过30分钟。浇注料倒入模中，及时振捣，缓慢插入料层连续振动，振捣以大量排出料中气泡，表面稍微泛浆为宜，缓慢拔出，以防漏振和留下孔洞，每点振动时间不宜过长，防止粗大骨料上浮，保证振捣要填充，不得出现空穴和死角。
在无法振动的地方用榔头沿模板竖立方向轻轻振动模板，或在振动棒上焊接Φ16mm园钢进行振动，保证浇注料质地均匀，不出现蜂窝麻面。浇注部件一次性连续施工，尽量不中断，严禁重复利用浇注料。浇注料施工后严禁二次施工进行修补抹面找平。
由于浇注料的膨胀系数与钢材膨胀系数不一致，为钢材的一半左右。一般情况有四种方式解决浇注料的膨胀：一是在销钉、金属表面涂刷沥青漆的方式，厚度不低于1mm。二是浇注料分块间隔浇注，分块处用3mm厚的胶合板作为膨胀缝。三是在风帽、仪表管件、金属穿墙件表面缠绕2mm厚的陶瓷纤维纸作为膨胀缝。四是可塑料施工时可用小刀切出厚度一半缝隙，可在可塑料上扎孔来解决膨胀的问题。
浇注料膨胀缝预留非常重要，直接影响浇注料的热养生和寿命，施工中要科学地设置膨胀缝，防止浇注料在烘炉中发生网状裂纹和贯穿性的裂纹。我公司在浇注料施工中严格执行该要求，通过烘炉和试运检查，没有发生超标的裂纹。
CFB锅炉在炉膛、循环回路和排渣设备等处设有较多的温度和压力测点，它相当于锅炉的“眼睛”，测点正确安装和数据准确，真实反应炉内工况，为运行人员燃烧调整提供可靠的依据。
炉膛密相区、冷渣器、回料阀内的温度、压力测点显得尤为重要。浇注料施工中重点防止测点的标高和角度偏差，若温度和压力测点标高不一致将导致锅炉内部参数的差异，使得部分测点为废点。非凡是炉膛下层压力测点，由于下床压是反映物料数量和厚度的最为重要的依据，若数值不准将直接影响锅炉的排渣和燃烧。施工中还要防止浇注料振捣时使测点套管松动，角度发生偏差导致一次元件安装困难。
1.CFB锅炉选用的耐火材料应具有高强、耐磨、耐热、热震稳定性好等特点；
2.严格按照耐火材料的施工工艺及标准施工，符合电力行业标准《火力发电厂锅炉耐火材料技术条件》的规定，保证锅炉安全稳定运行。
