轻质高铝砖-耐火砖知识与新闻-耐火砖高铝砖刚玉砖浇注料河南耐火材料厂-宏泰耐材

轻质高铝砖

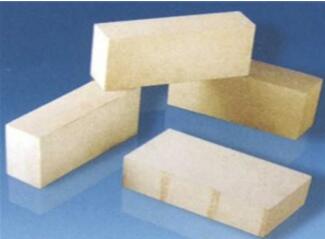

轻质高铝砖是热工炉窑上重要的隔热材料，轻质高铝砖的合理制造与选用对合理利用能源、正确执行我国能源政策有着重要意义。在各种轻质隔热材料中，轻质高铝砖的耐火度高、容重小；原料丰富，耐火砖价格便宜，是较理想的隔热材料。按照制造工艺的不同?轻质高铝砖可用泡沫法或加人物法制成。

一、泡沫法制造高铝轻质砖的工艺要点

采用A1₂O₃含量为55％左右的重级高铝矾土筒磨粉和A1₂O₃含量为31—32%的结合粘土细扮作原料。高铝矾土熟料与结合帖土细粉的配比为9：1。加入48—50%的水，在球磨机中研磨1—2h，泥浆全部通过0.2mm筛，泥浆比重1.7—1.9，pH值为7。

采用松香酸钠制备泡沫剂。松香酸钠泡沫剂是以松香和碱皂化，再配入稳定剂骨胶溶液制成。

首先将322g苛性钠溶解于2L水中，制成浓度为14.4％、比重为1.16的苛性钠水溶液。在沸腾的苛性钠溶液中，按1：l的比例加入粒度小于5mm的松香，煮沸约1—2h。

骨胶宜采用白色动物骨胶或透明骨胶。骨胶与水之比为1：1，熬胶温度了5℃，熬胶时间5—10min。

将加热到40℃的骨胶徐徐倒人松香皂内，并放人打泡机内进行打泡，打泡时间为5—10min。泥浆在搅拌机中制备。将泥浆。硫酸铝钾溶液，亚硫酸纸浆废液按设计比例倒人搅拌机内搅拌l一2min；加入打好的泡沫剂，再搅拌5—10min。通过控制泥浆比重的不同，可制得体积密度从0.4至0.8的各种轻质高铝砖。

轻质高铝砖的浇注是在多孔铝模下放置的铁板上进行的。模型内壁垫以5—6层纸。将成型用泥浆徐徐注入模型内，直至装满。亦叮稍加振动，以使坯体组织均匀，减少开裂。

坯体在35—45℃下干燥24h便可脱模；7d后坯体水分小于1%。装入窑内在1300—1340℃下烧成。

牌号为0.4的泡沫轻质高铝砖的理化指标如下：体积密度0.4g/cm3，耐压强度0.7一1.5MPa，重烧收缩﹣0.1%，耐火度1770℃，Al₂O₃52％，Fe₂O₃3.3％。

.生产体积密度不同的轻质高铝砖主要取决于泥浆比重。同时，还受泡沫剂稳定性和烧结温度的影响。泡沫稳定性越好，耐火砖比重越小；烧成温度越高，耐火砖收缩越大，体积密度越大。因此，根据所采用的原料不同，准确地确定烧成温度、制备稳定性良好的泥浆是生产优质轻型高铝砖的关键。

二、可燃加入物法

在泥料中加入可燃物质的方法也可制得体积密度为0.8的轻质耐火砖。生产中采用的可燃加人物有锯末，稻壳，焦炭粉、无烟煤等。对可燃加入物的要求是容易烧尽、灰分低，而且灰分中的有害杂质含量少。一般多采用锯末、稻壳，加入量一般为30—40％。锯末需经过筛；稻壳可与高铝矾土共磨。泥料与可燃加人物在湿碾机中混合4—5min，或经螺旋挤泥机挤成泥条。泥料水分40—50%。
