耐火涂料根据其用途不同分密封涂料与保护涂料两种。密封涂料的主要作用是增加砌砖体、炉门、辐射孔等处的气密性；保护耐火涂料用以保护砖砌体不被炉渣、金属氧化物、高温气体等所侵蚀。
因此，耐火涂料应满足下列要求：
1、有较高的熔点；
2、与被涂的材料应有很好的黏着性；
3、孔隙应尽可能少；
4、具有温度急变抵抗性；
5、膨胀系数应与被涂耐火材料的膨胀系数相适应；高温下不与砌砖体材料发生化学反应。

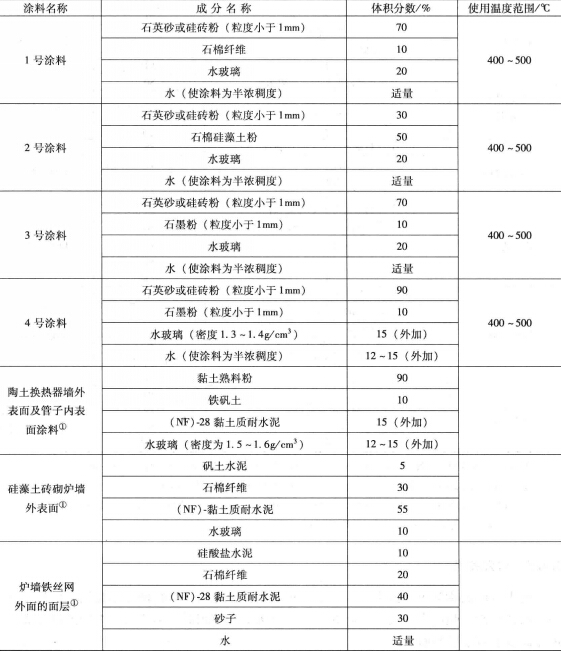

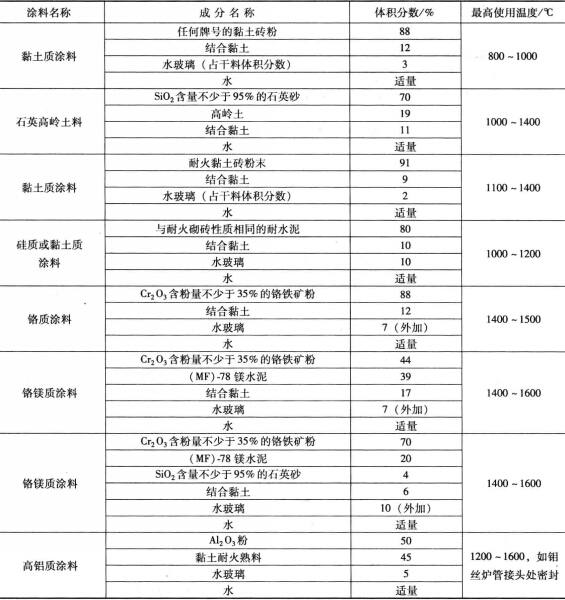

常用的几种密封耐火涂料和保护涂料的配方、成分及使用温度范围分别见下图。
注：1.作耐火涂料的各种粉子其粒度小于0.5mm的占60％～70％，粒度为0.5～2mm的占30％～40％。
2.结合黏土和高岭土的粒度应小于1 mm，而且小于0.5mm的应有75％～80％。
3.旧型砂成分成为：Si02 80％～90％，A12O3 4％～10％，Fe2O3 10％～20％；粒度应小于1mm。
4.水玻璃密度为1.3～1.4g／cm3，模数为2.6。
上一篇：高铝砖的X-荧光仪光谱测定方法的 下一篇：硅酸铝纤维特点及应用
TAG标签：
耐火砖
河南耐火砖
高铝砖
刚玉砖
耐火砖价格
河南耐火材料厂
